Geodaten des Stadtplans - Raumbezugsebene 3

Kartenbeispiele und weitere Informationen zur Raumbezugsebene 3

Grundlage für den Stadtplan sind die Geodaten der sogenannten Raumbezugsebene 3. Die Inhalte (Layer) können indivuell ausgewählt und in ihrer graphischen Darstellung an ihre Wünsche angepasst werden. Die Geodaten des Stadtplans stehen sowohl als offene Grafikdateien, als vektorbasierte PDF, als Rasterbilder, sowie auch als Shape-Dateien zur Verfügung. Dabei kann auf einen laufend fortgeführten Datenbestand zurückgegriffen werden.

Die unten abgebildeten Ausschnitte zeigen mögliche Varianten zur Präsentation der Stadtplan-Daten. Für die Kartendarstellung stehen verschiedene Schriftplatten zur Verfügung, die je nach Ausgabemaßstab eingesetzt werden können.

Stadtplan-Standardpräsentation in Farbe (RBE3)

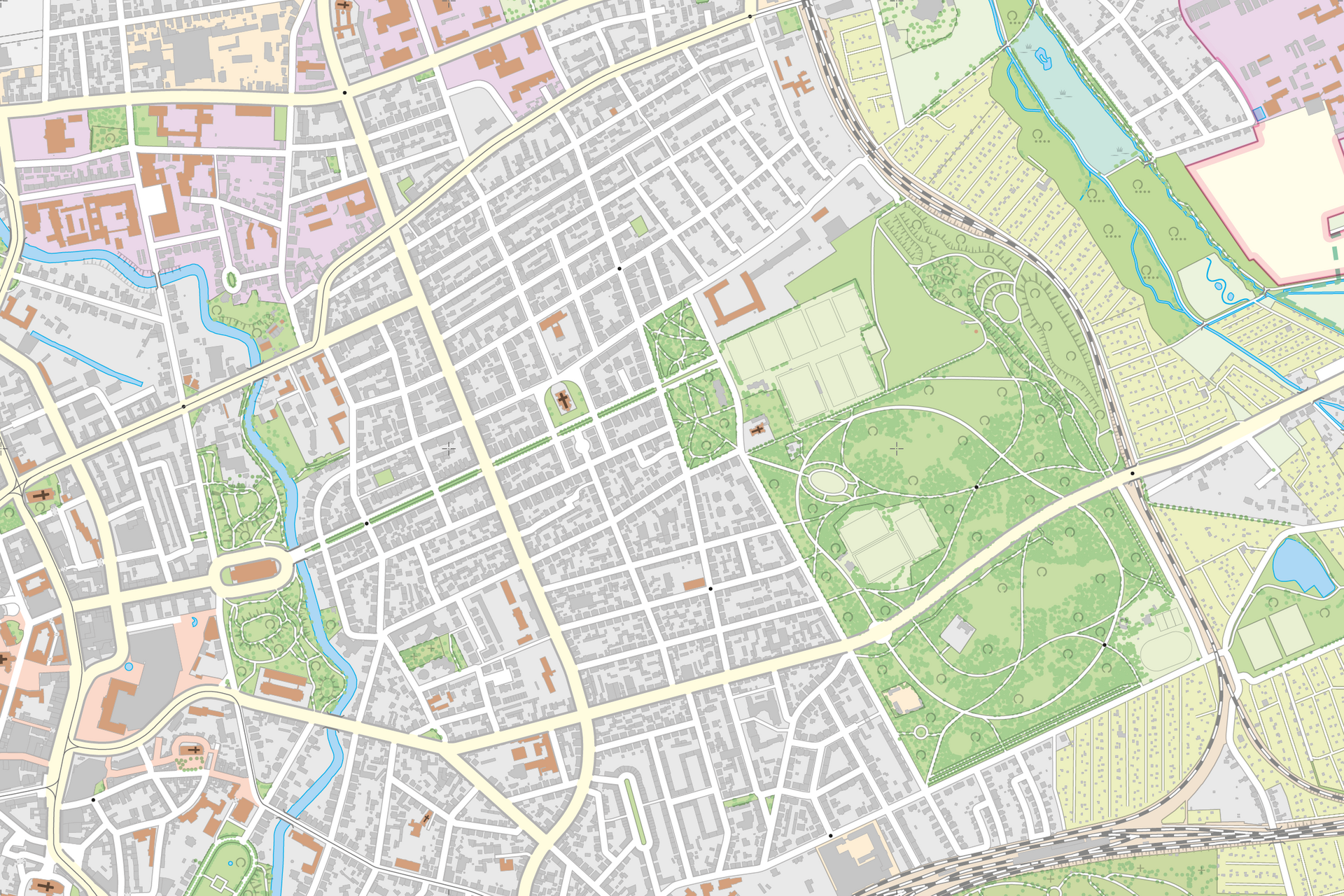

Ausschnitt aus dem Stadtplan - farbige Standardausgabe RBE3© Stadt Braunschweig, Abteilung Geoinformation

Die farbige Standardpräsentation der Raumbezugsebene 3 zeigt das Stadtgebiet in einer generalisierten Form. Die Generalisierung ist abgestimmt auf die Ausgabe in Maßstäben zwischen 1:15000 und 1:25000, eignet sich aber auch für Verkleinerungen.

Stadtplan-Standardpräsentation in Farbe (RBE3plus)

Die Geodaten der Raumbezugsebene 3plus enthalten Attribute zu den Nutzungsarten, zum Straßen- und Wegenetz sowie zu einer Vielzahl von POI.

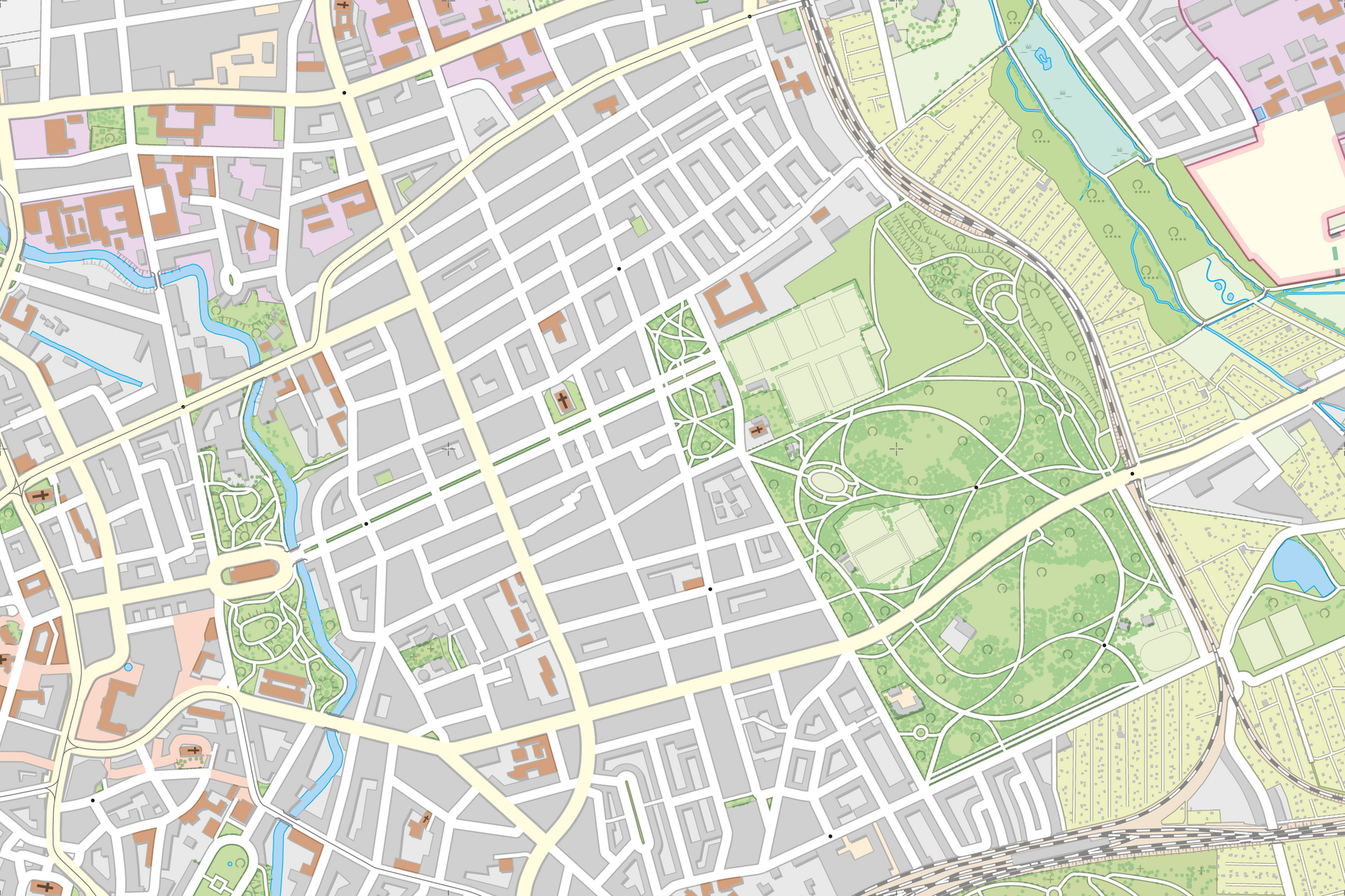

Ausschnitt aus dem Stadtplan - farbige Standardausgabe RBE3-plus© Stadt Braunschweig, Abteilung Geoinformation

Die weniger generalisierte Variante des Stadtplans (RBE3-plus) bietet eine höhere Lagegenauigkeit und zeigt mehr Details. Diese Darstellung eignet sich für die Ausgabe in Maßstäben zwischen 1:10.000 und 1:15.000.

Stadtplan-Detailpräsentation in Farbe (RBE3plus)

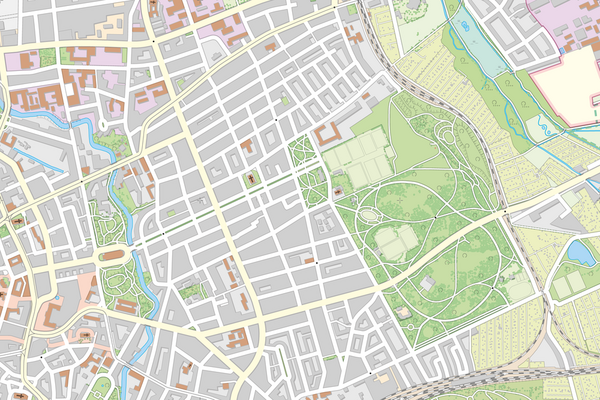

Ausschnitt aus dem Stadtplan - farbige Detailausgabe RBE3-plus© Stadt Braunschweig, Abteilung Geoinformation

Die Detailpräsentation zeigt die Bebauung in Form von Einzelgebäuden.

Die Landnutzungen der Siedlungs- und Freiraumbereiche sind nach einem standardisierten Flächenschema differenziert und als Attribut hinterlegt.

Stadtplan mit vereinfachter Farbpalette

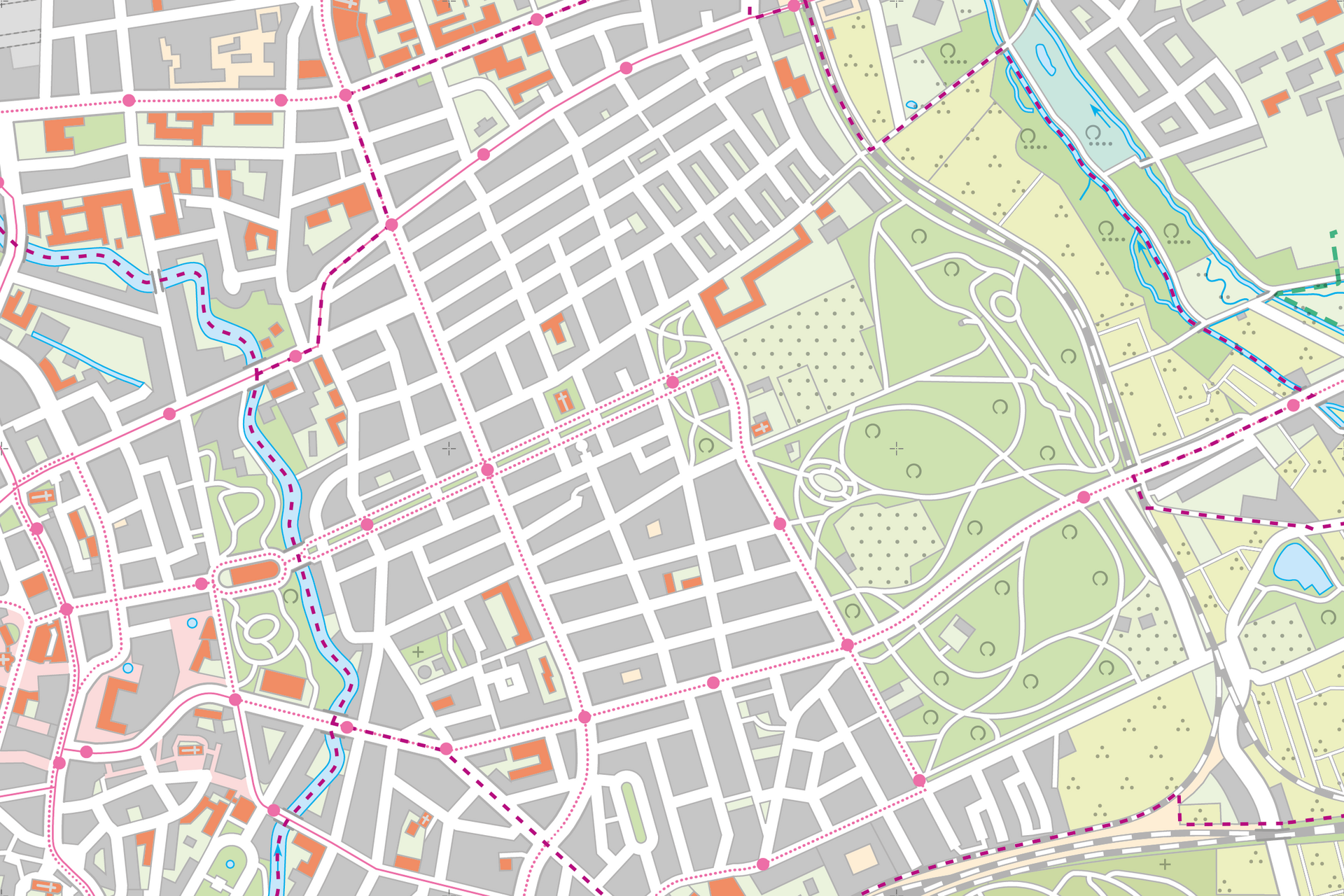

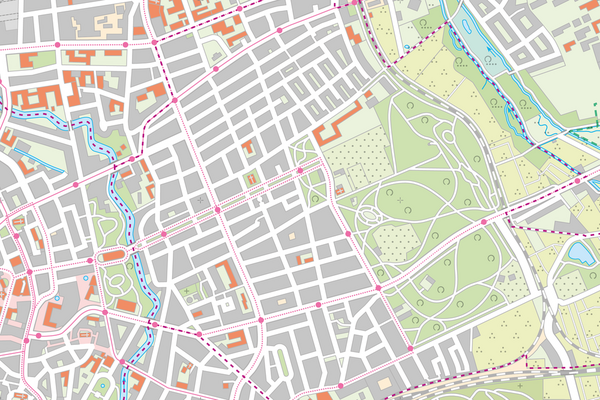

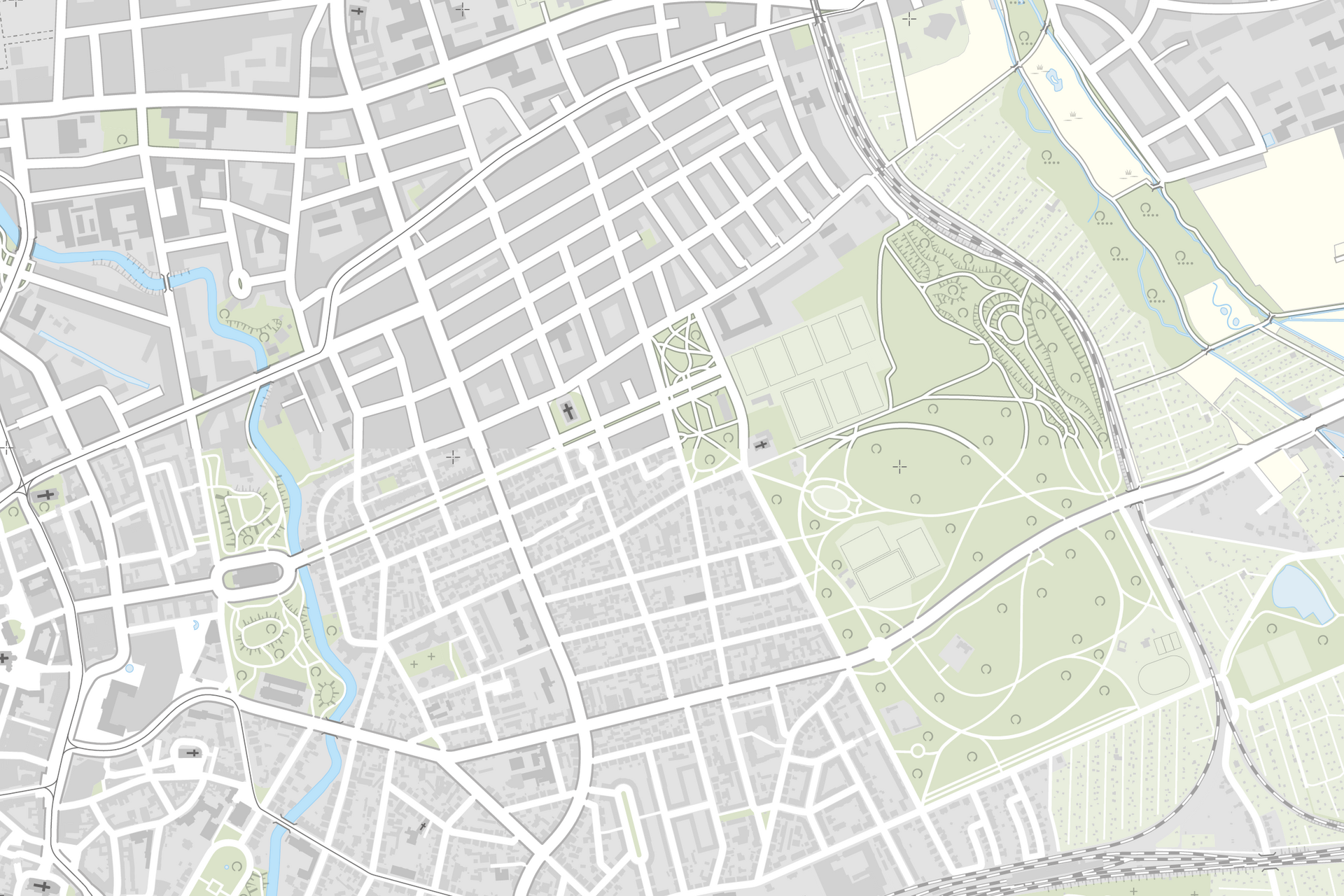

Stadtplan in der Version „simple“© Stadt Braunschweig, Abteilung Geoinformation

Die Version „simple“ des Stadtplans hat eine reduzierte Farbpalette und zeigt nur eine Auswahl der Kartensignaturen. Diese Darstellung ist mit stärker generalisierter Gebäudedarstellung und verbreitertem Straßen- und Wegenetz verfügbar (obere Bildhälfte). Diese Darstellung ist für Verkleinerungen geeignet.

Die Darstellung mit Einzelgebäuden und weniger breiten Straßen kann für Abbildungen bis zum Maßstab 1:7.500 eingesetzt werden (untere Bildhälfte).

Je nach Ausgabemaßstab stehen verschieden Kartenbeschriftungen bereit.

Stadtplan Graustufen-Varianten

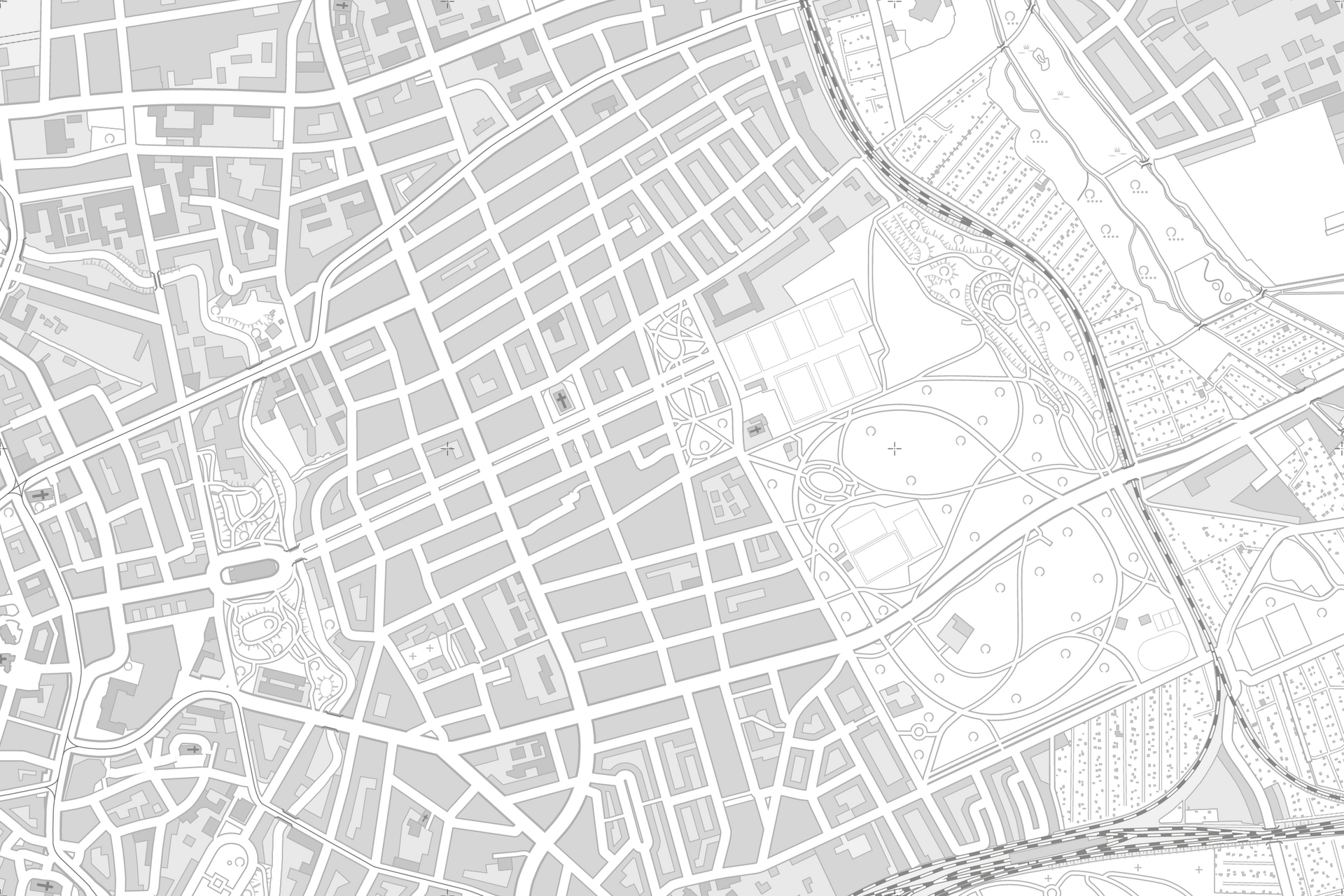

Stadtplan Graustufen, RBE3plus© Stadt Braunschweig, Abteilung Geoinformation

Alle Varianten des Stadtplans (RBE3 und RBE3-plus) stehen auch als Darstellungen in Graustufen zur Verfügung.
