22 - Wendenringbrücke

Die Wendenringbrücke quert die Oker unterhalb des Zusammenlaufs der Umflut im Zuge des Wendenrings (gründerzeitliche Ringstraße; nördliche Stadterweiterung). 1886-89 errichtet (verändert). Einziger historischer Brückenbau im Verlauf des wilhelminisch

Das bestehende Brückenwerk

Lage: Die Wendenringbrücke entstand im Zuge der Anlage der nördlichen Ringstraße nach dem Ortsbauplan von 1882/89. Sie überquert die Oker unterhalb des Zusammenflusses der Umflutgräben.
Bedeutung: Einziger historischer Brückenbau im Verlauf des wilhelminischen Rings. Gestaltung in den Formen der Neorenaissance.
Planungs- und Bauzeit: 1886-89
Architekt/Ingenieur: Ludwig Winter
Länge: 61,50 m
Breite: 22,00 m
Stützweite: 19,00 + 19,50 + 19,00 m
Konstruktion: Gewölbebrücke aus Werksteinmauerwerk
Umbauten/Reparaturen: 1967/68: Verbreiterung mit auskragenden Betonplatten (Gehwege), Baukosten: 462.489,41 DM, 1985: Sanierung

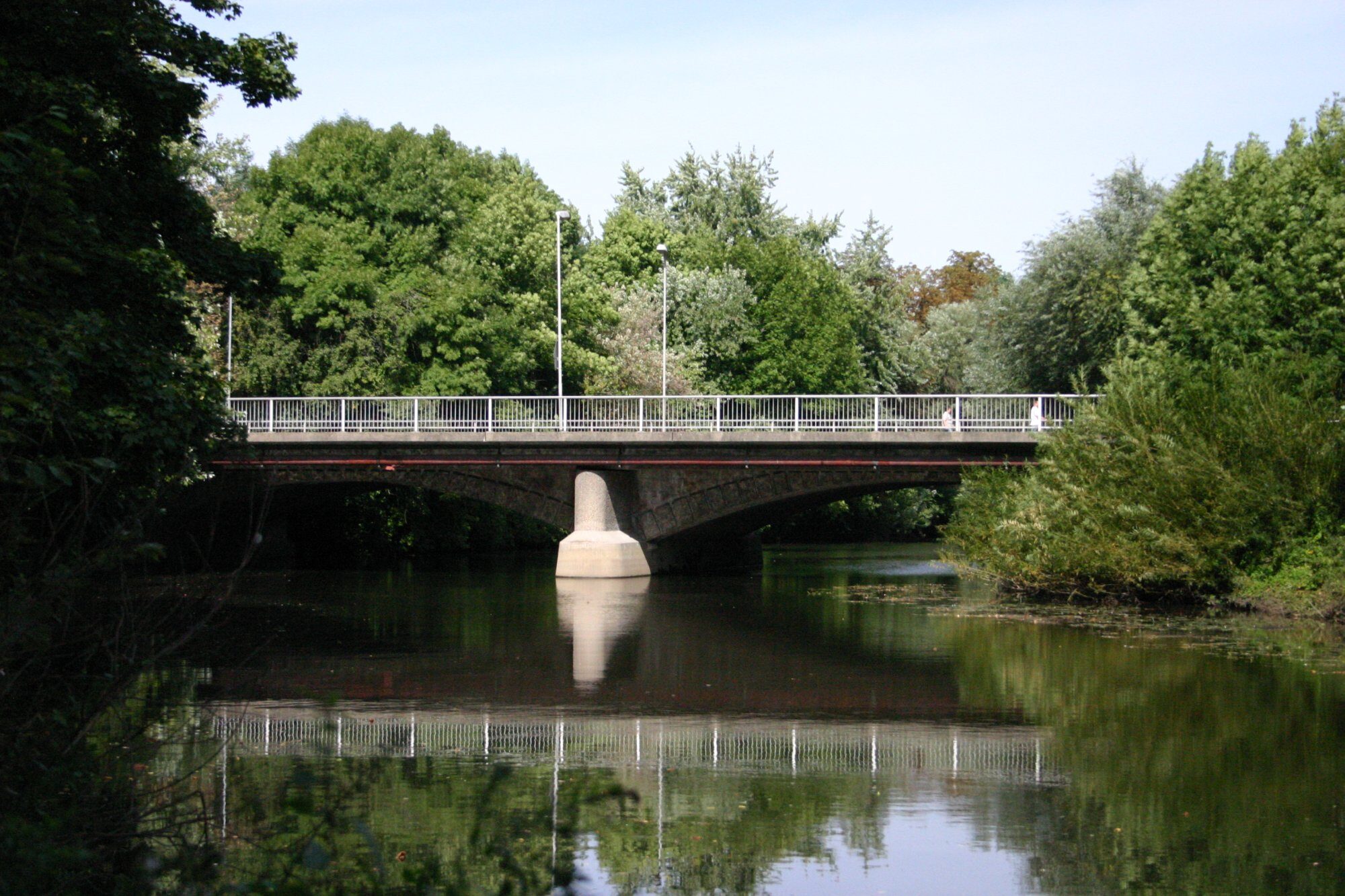

Wendenringbrücke, Südansicht, 2010© E. Arnhold

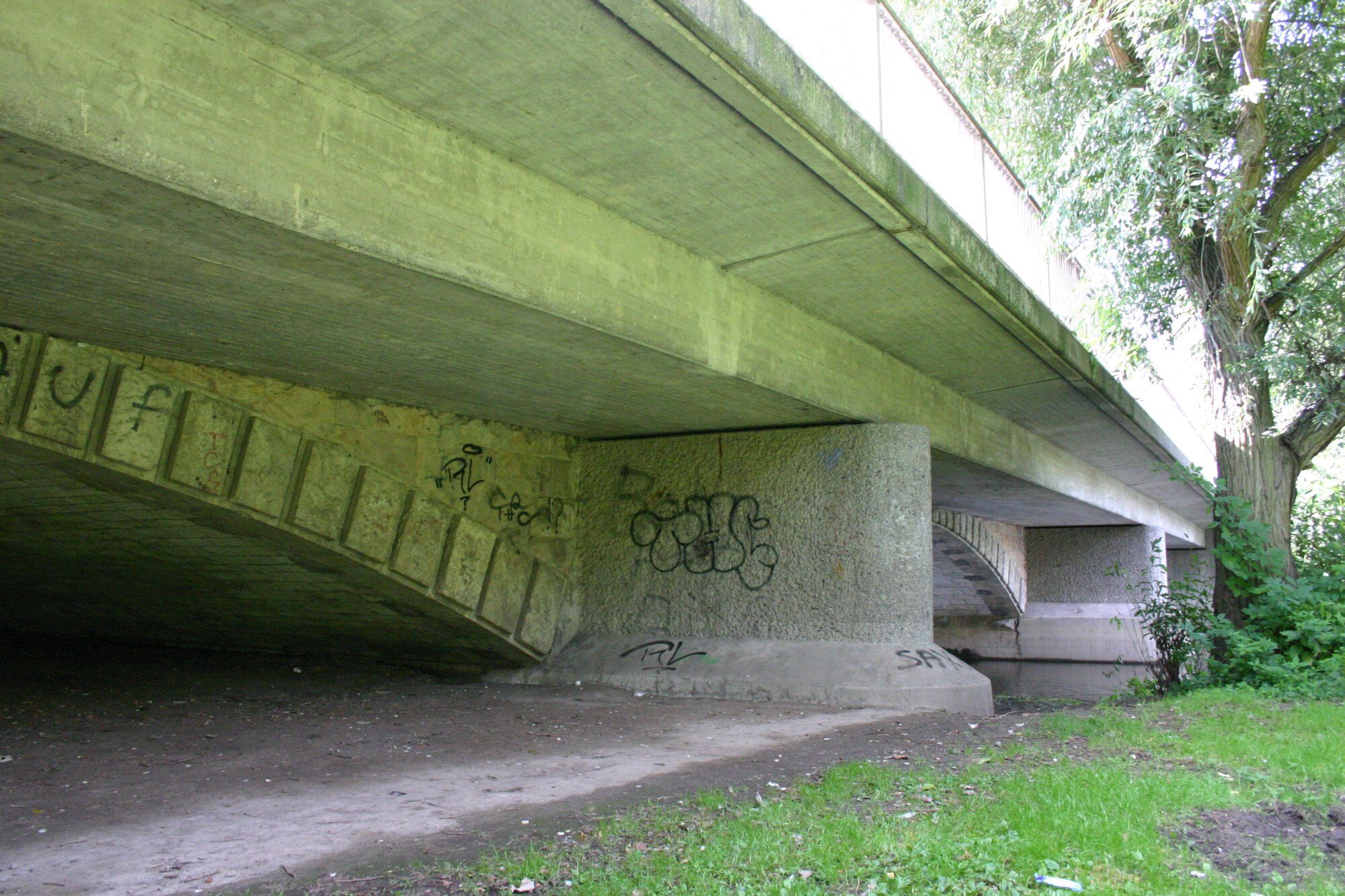

Wendenringbrücke, Ansicht vom Ostufer, 2010© E. Arnhold

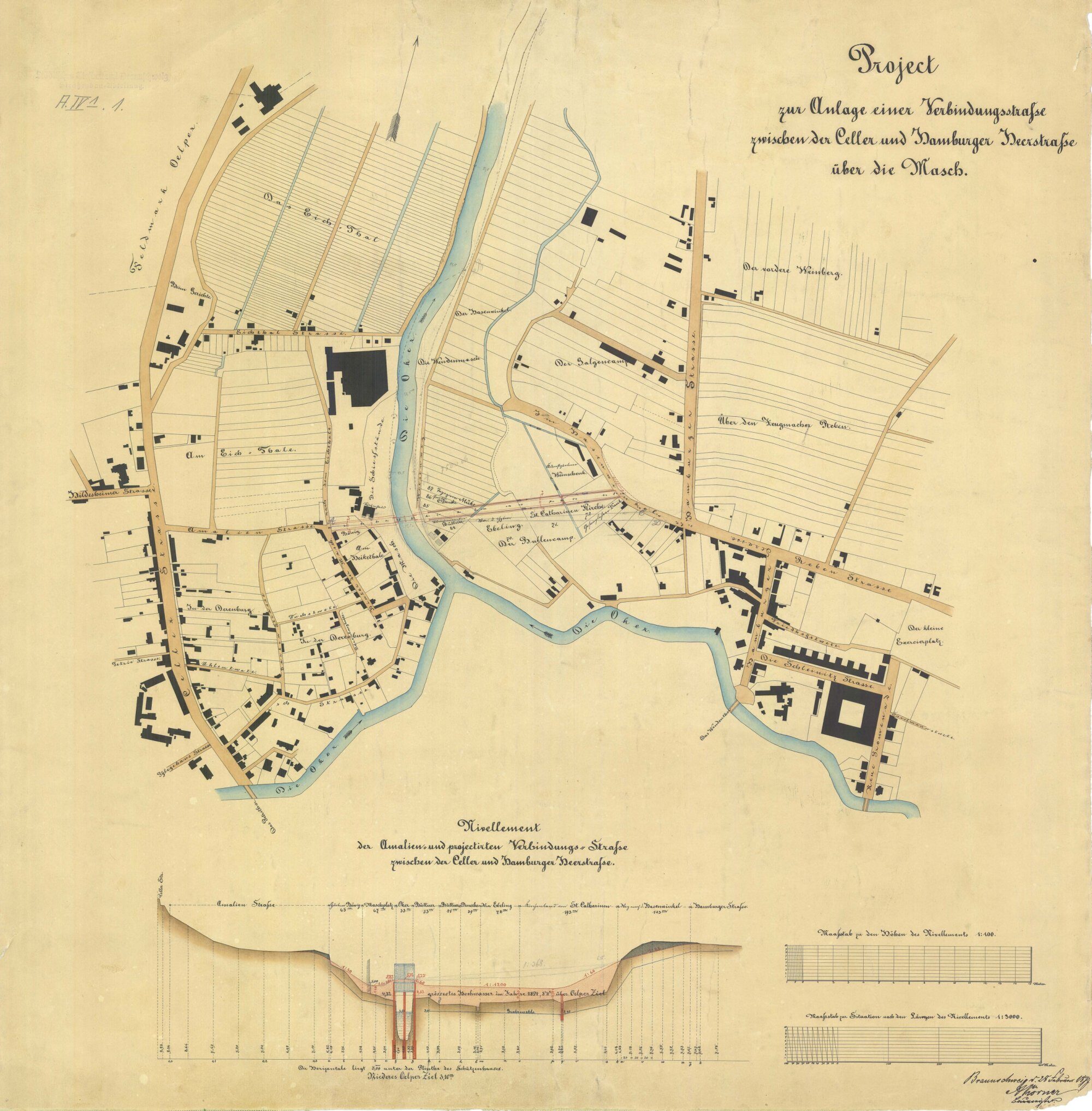

Wendenringbrücke, Planung des nördlichen Rings, Nivellement, 1877© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

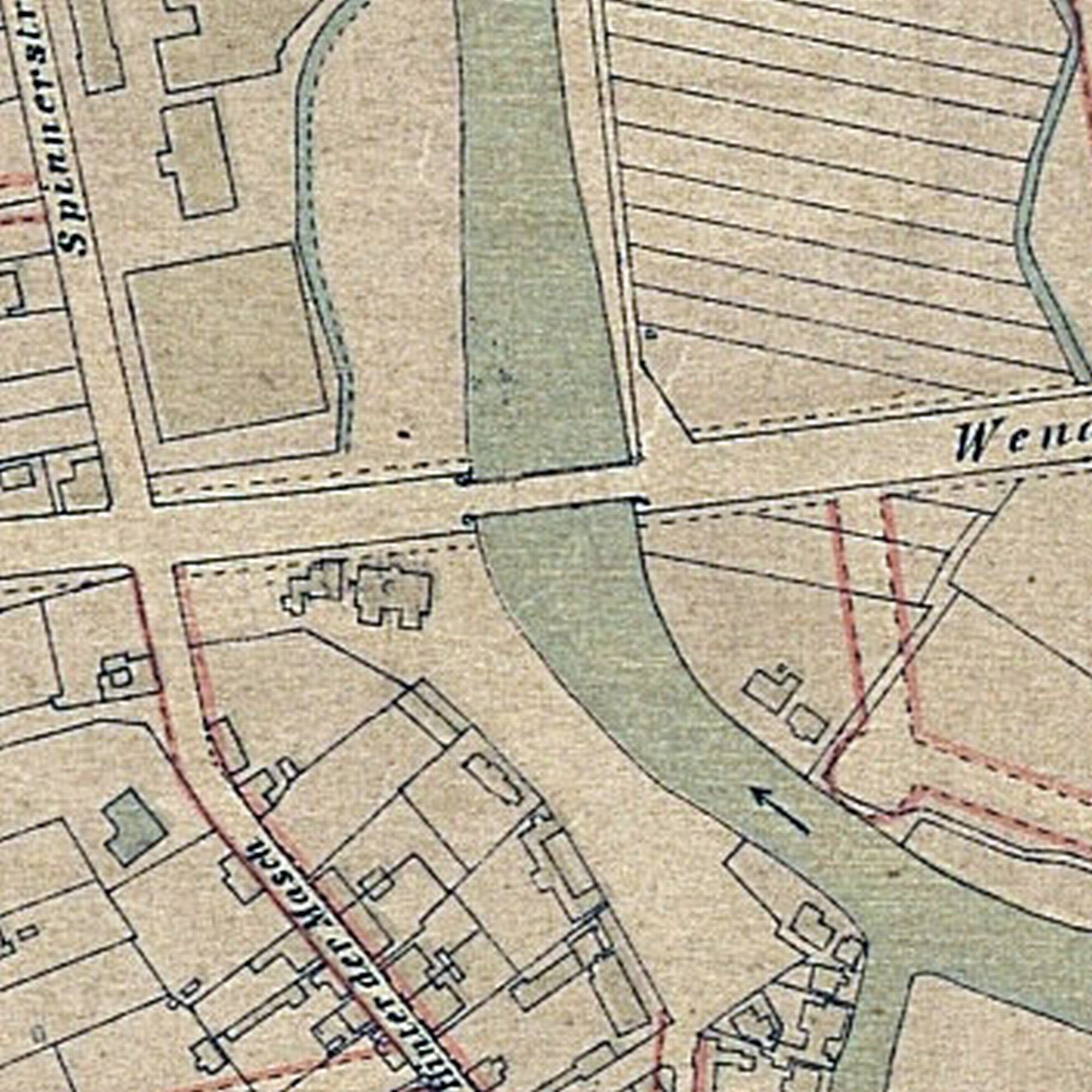

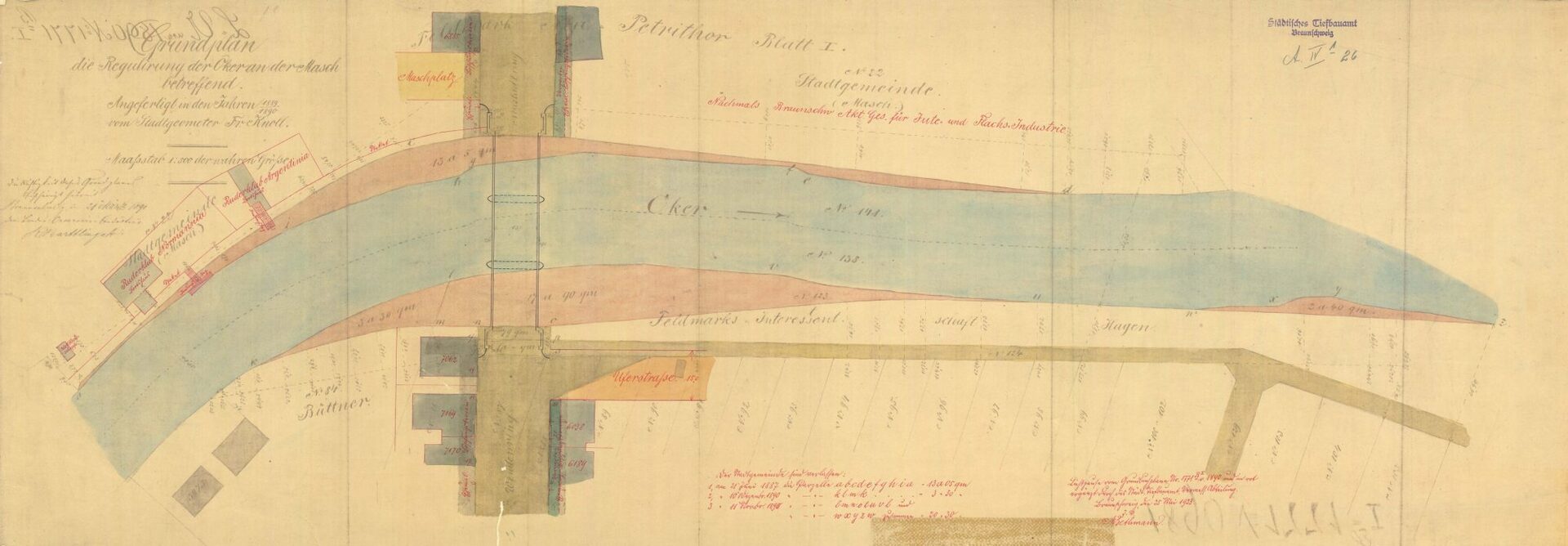

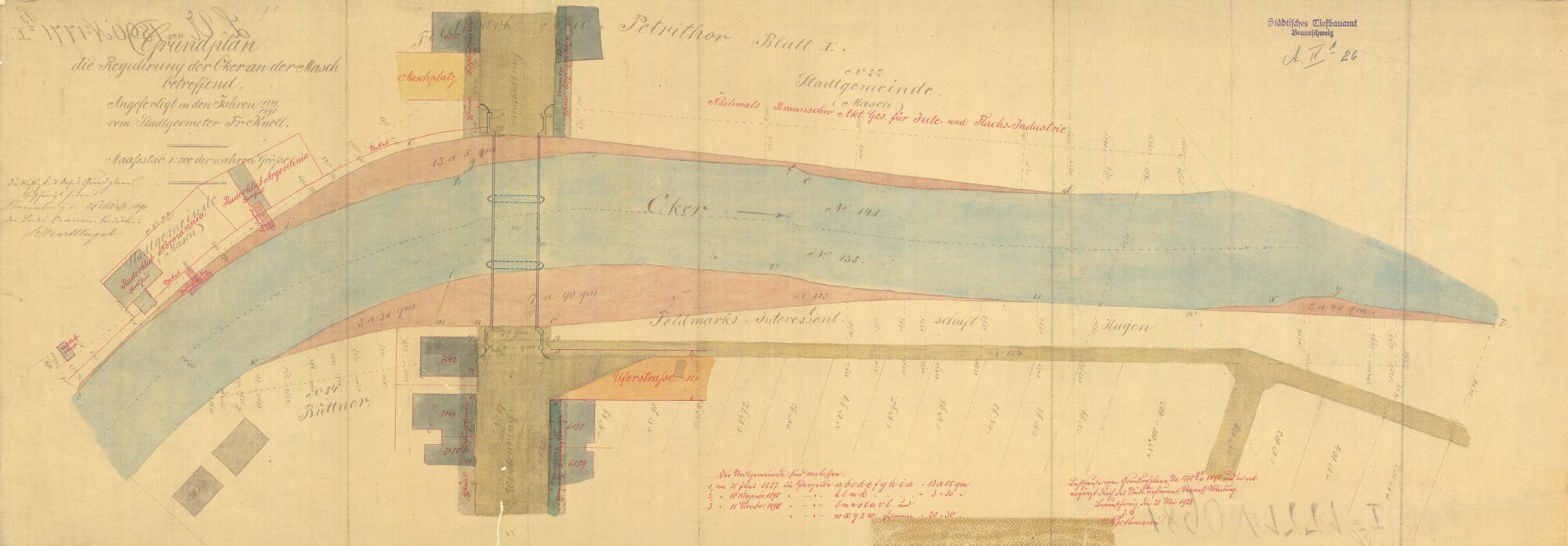

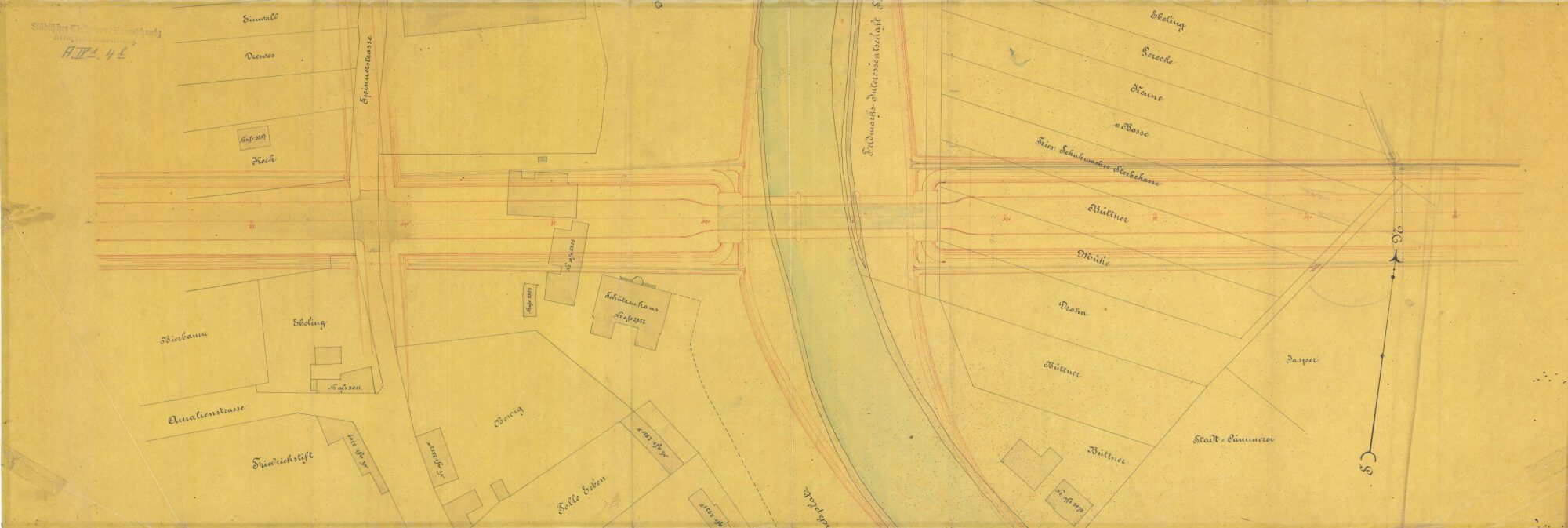

Wendenringbrücke, Planung des nördlichen Rings, Lageplan, 1886© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

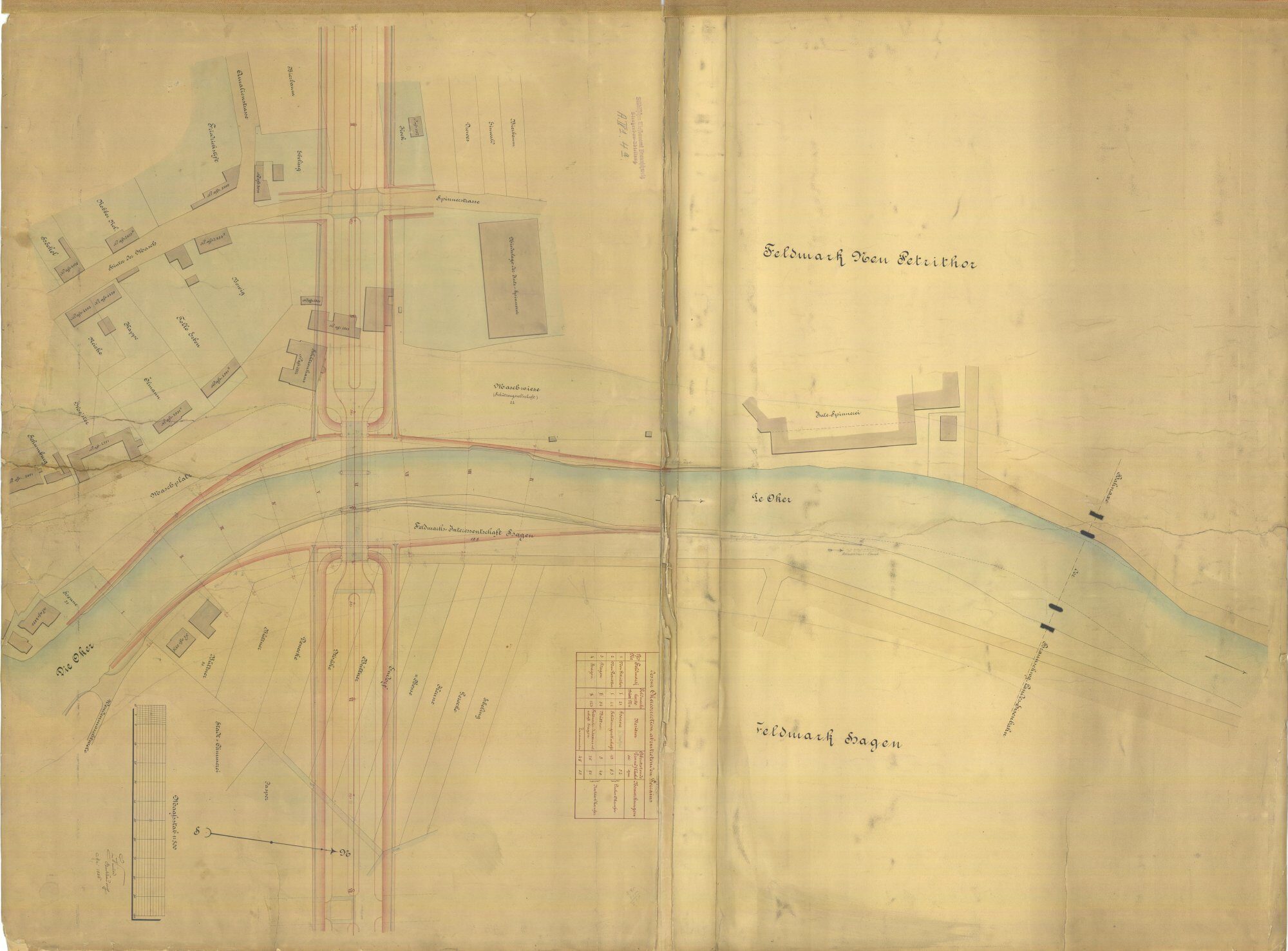

Wendenringbrücke, Planung des nördlichen Rings, Lageplan, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

Wendenringbrücke, Planung des nördlichen Rings, Lageplan, 1890© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

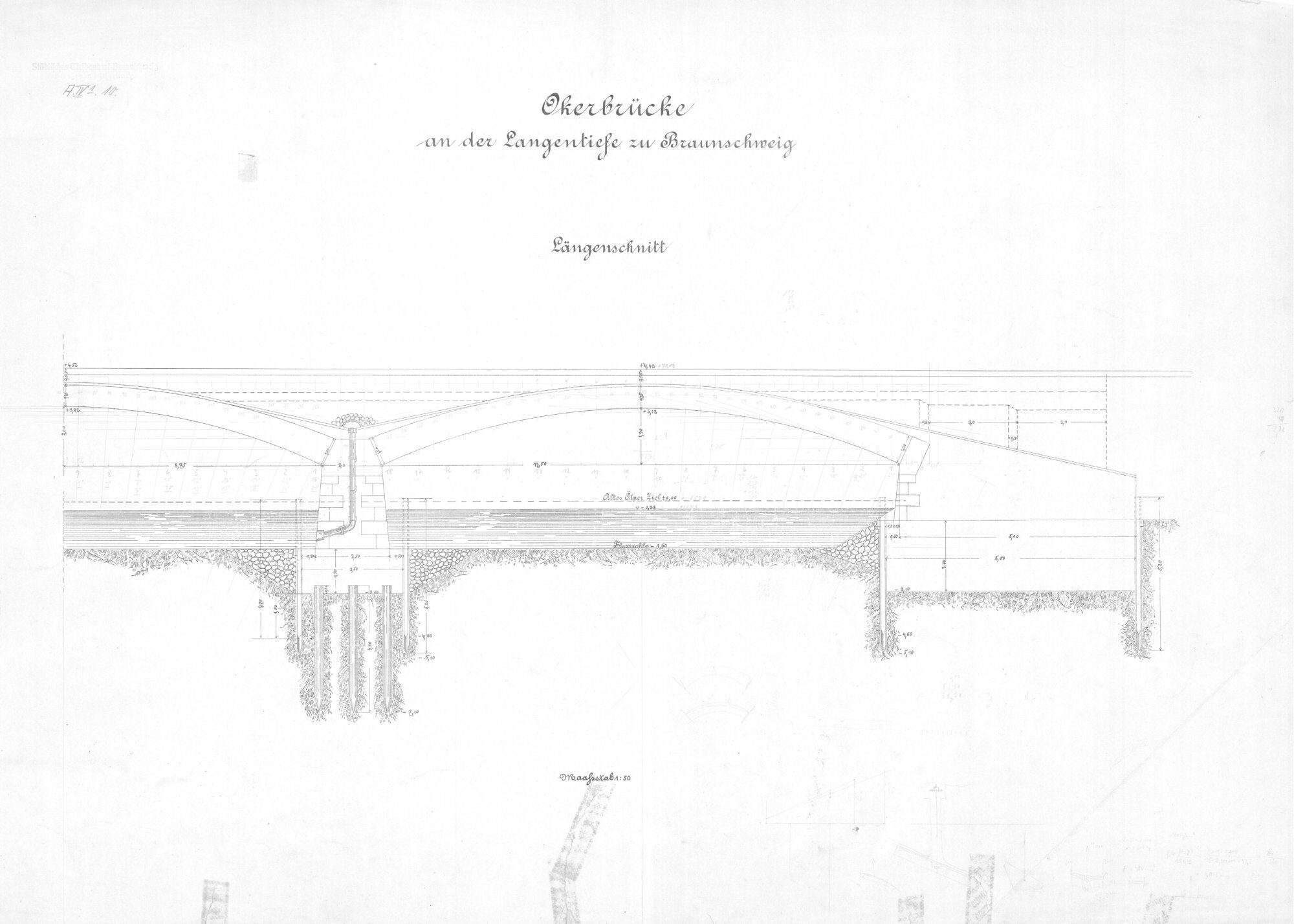

Wendenringbrücke, Ausführungsplan, Längsschnitt, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

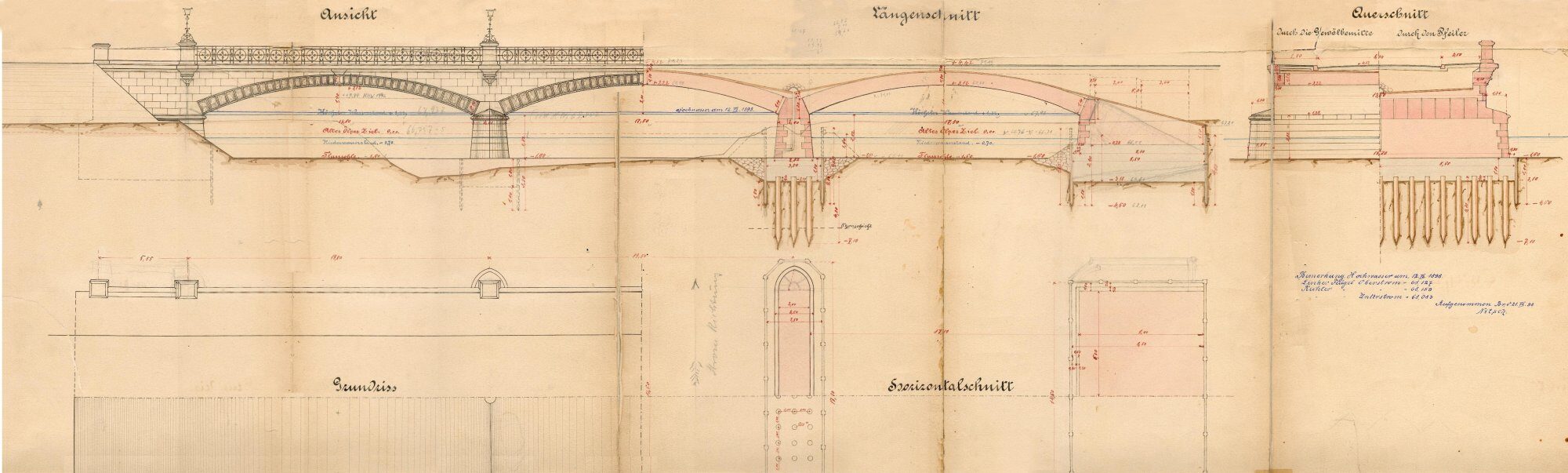

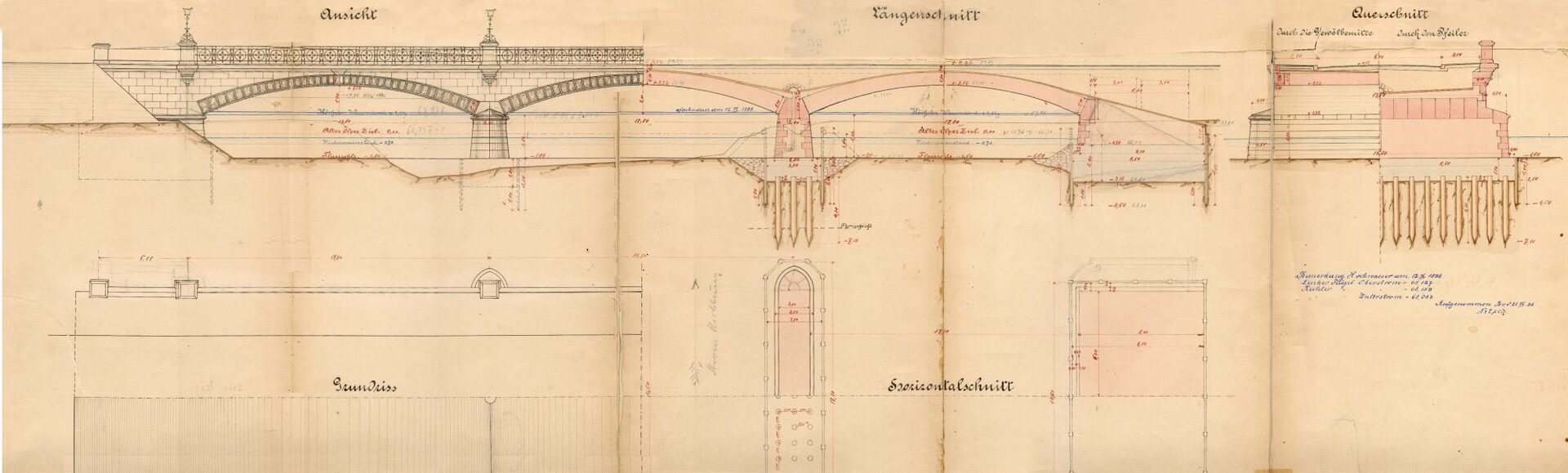

Wendenringbrücke, Ausführungsplan, Ansicht mit Schnitt, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

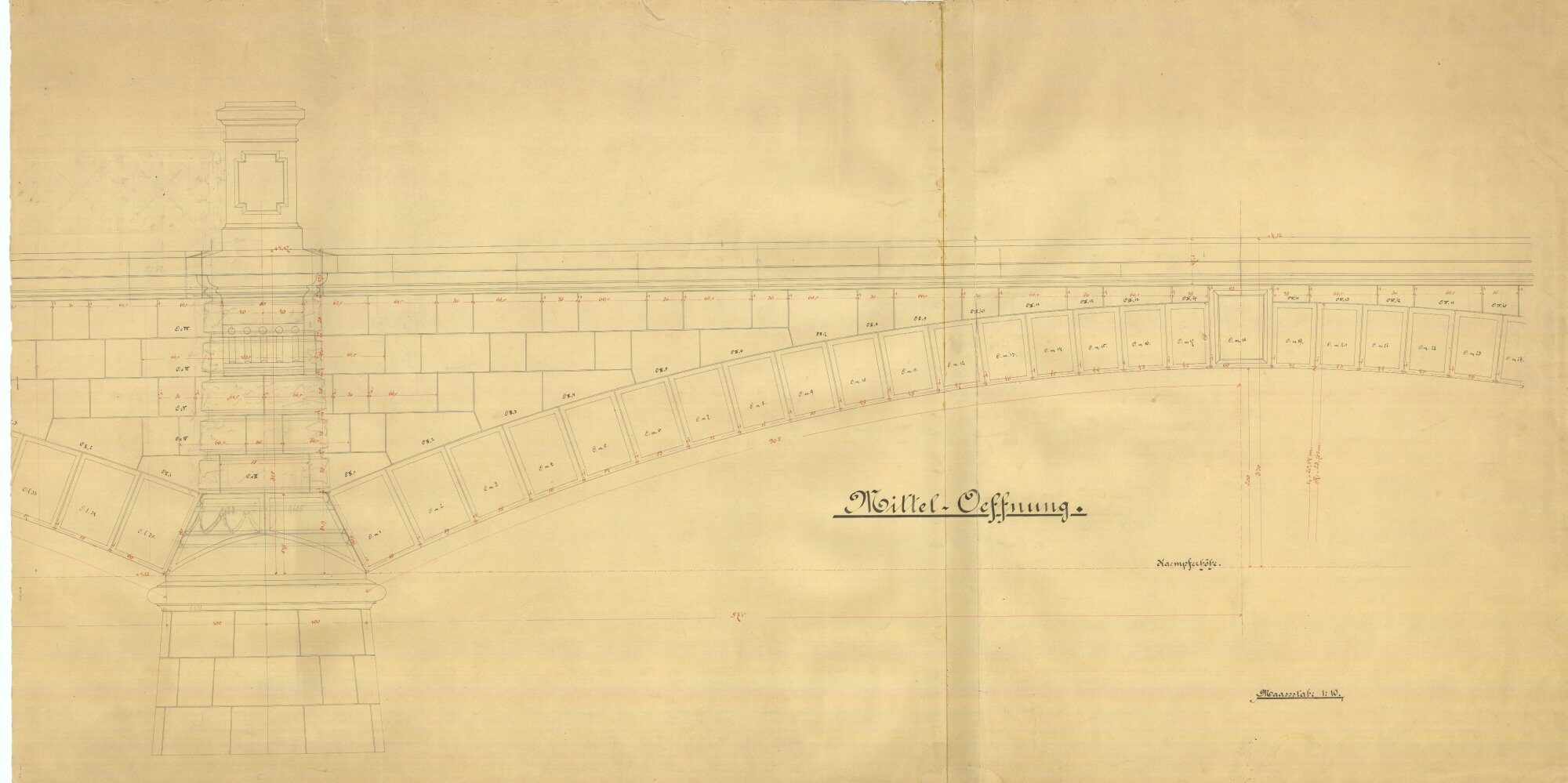

Wendenringbrücke, Ausführungsplan, mittlere Bogenöffnung, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

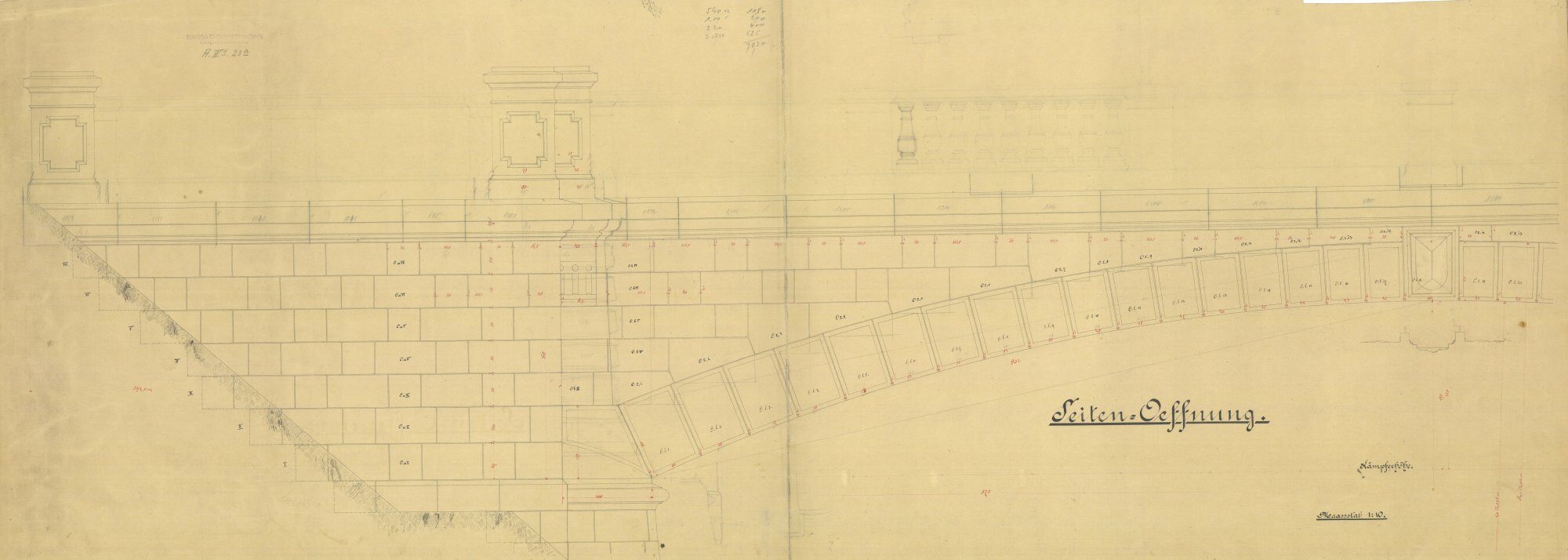

Wendenringbrücke, Ausführungsplan, Brückenkopf und Seitenöffnung, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

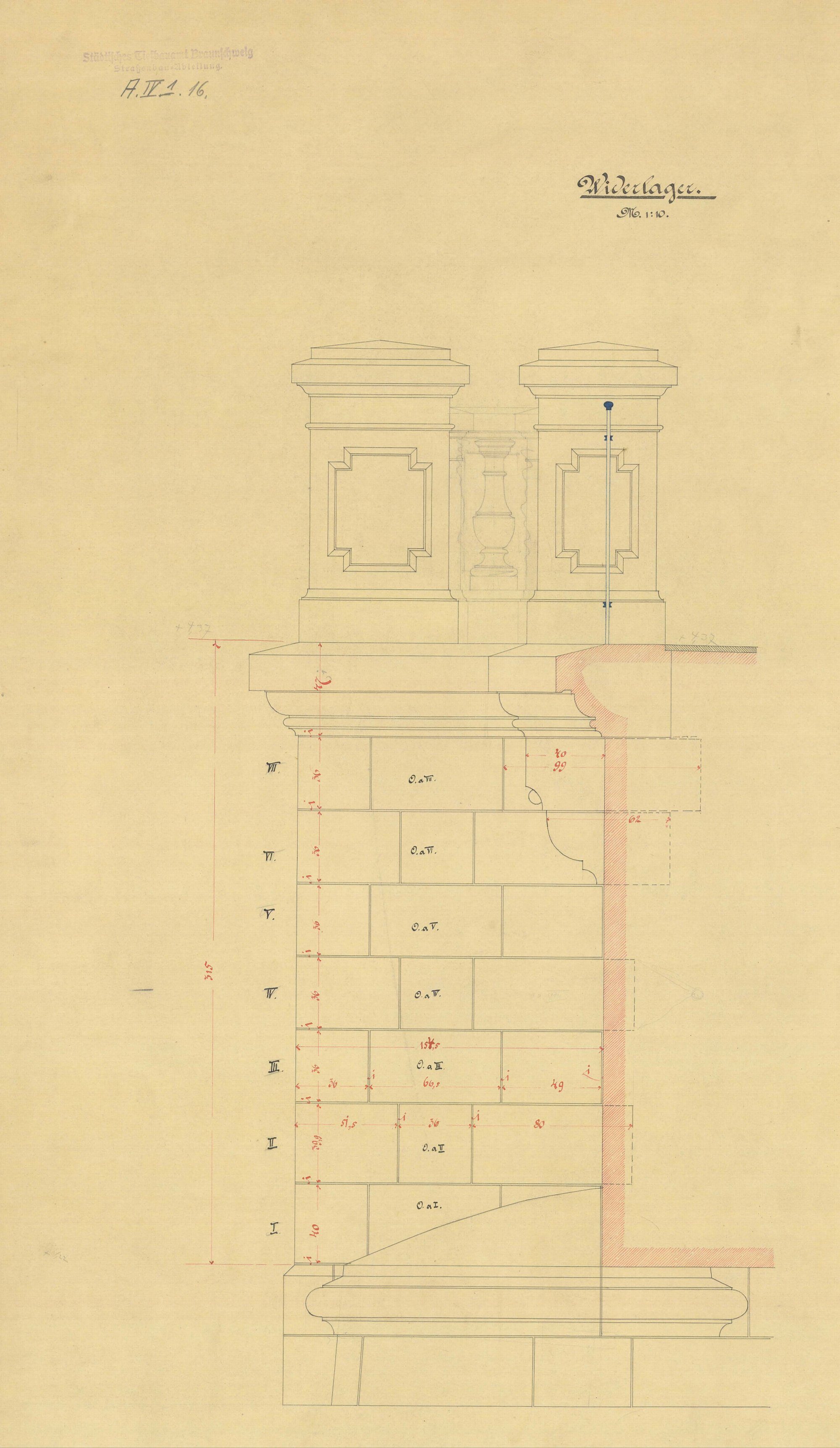

Wendenringbrücke, Detailzeichnung Brückenkopf, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

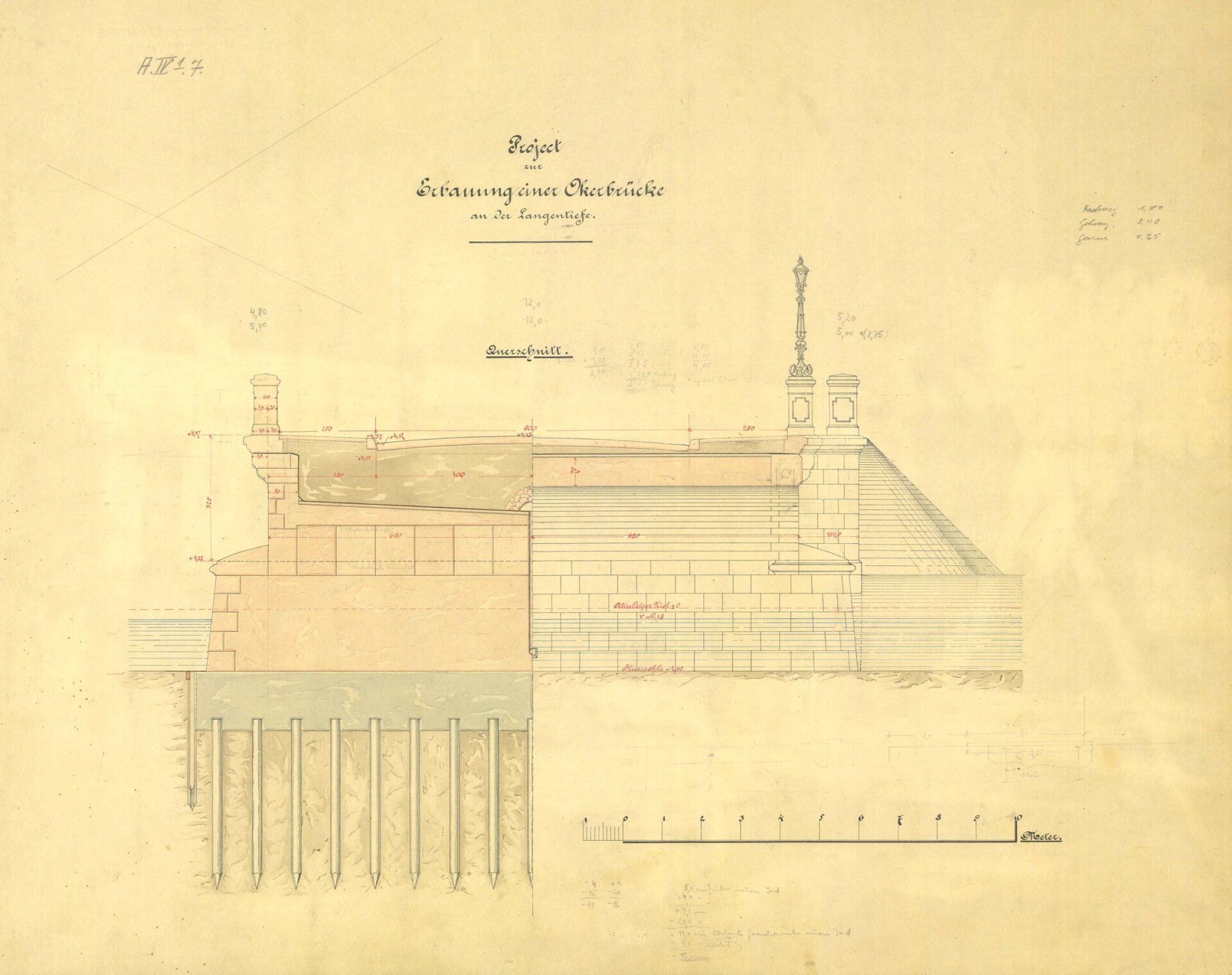

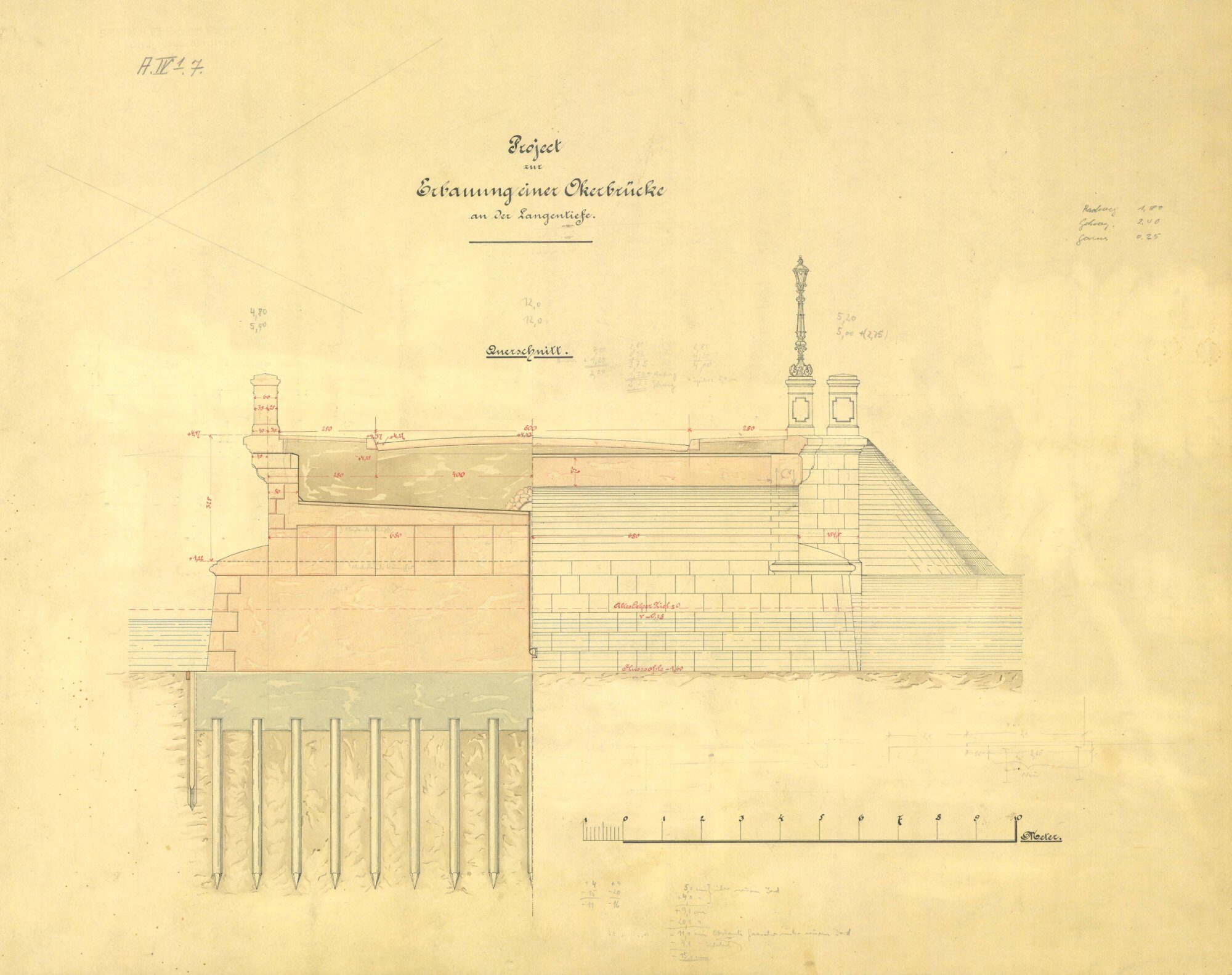

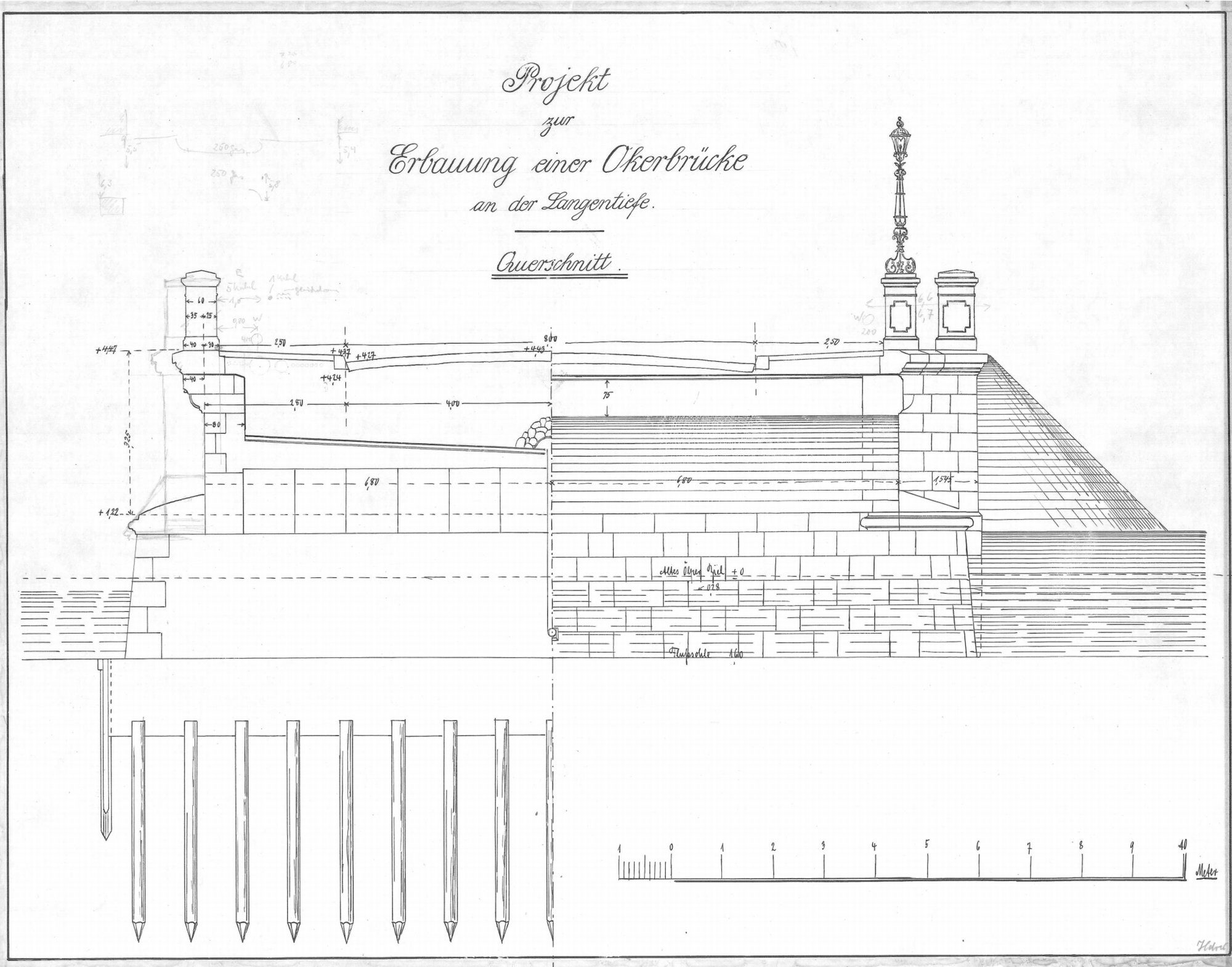

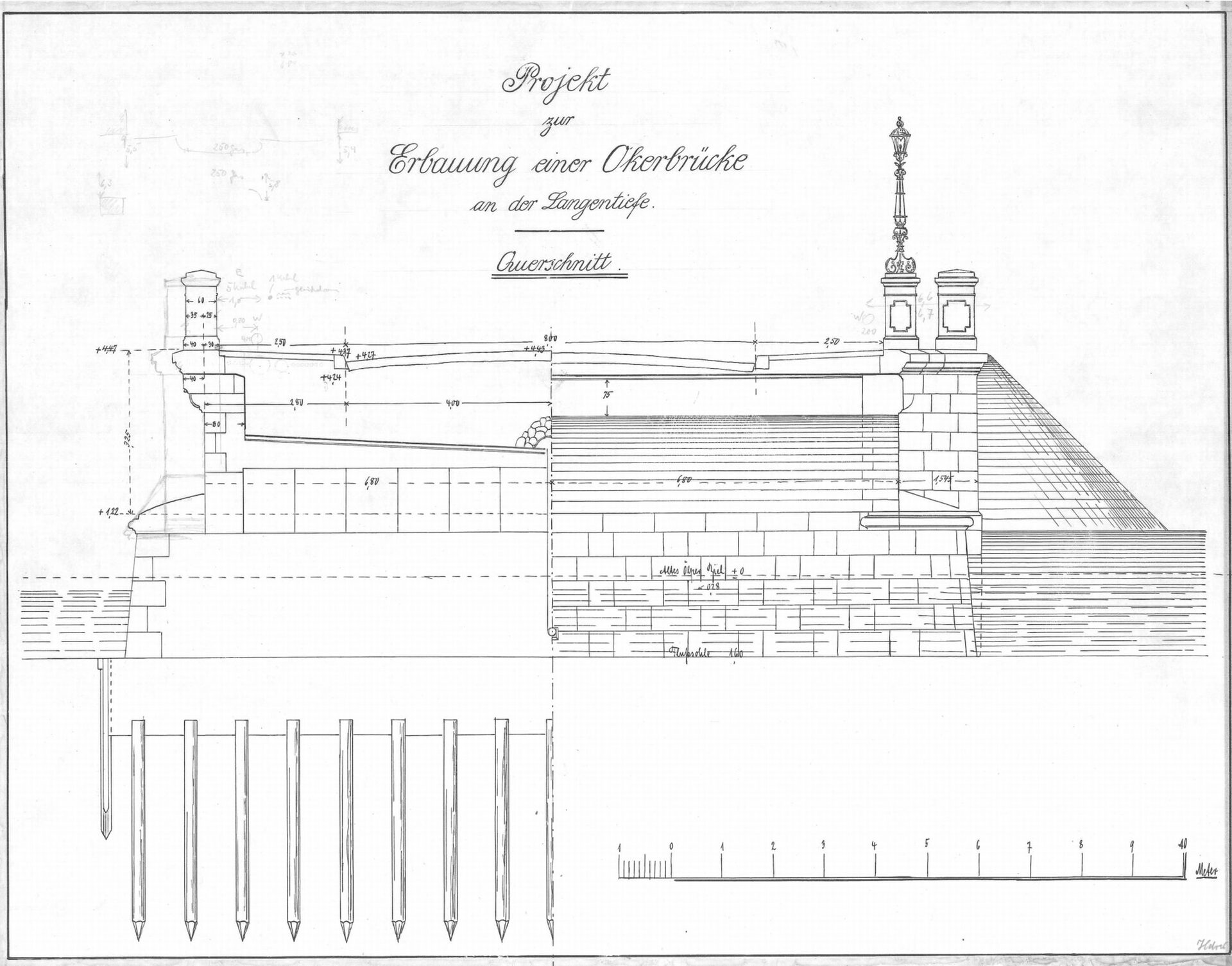

Wendenringbrücke, Querschnitt, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

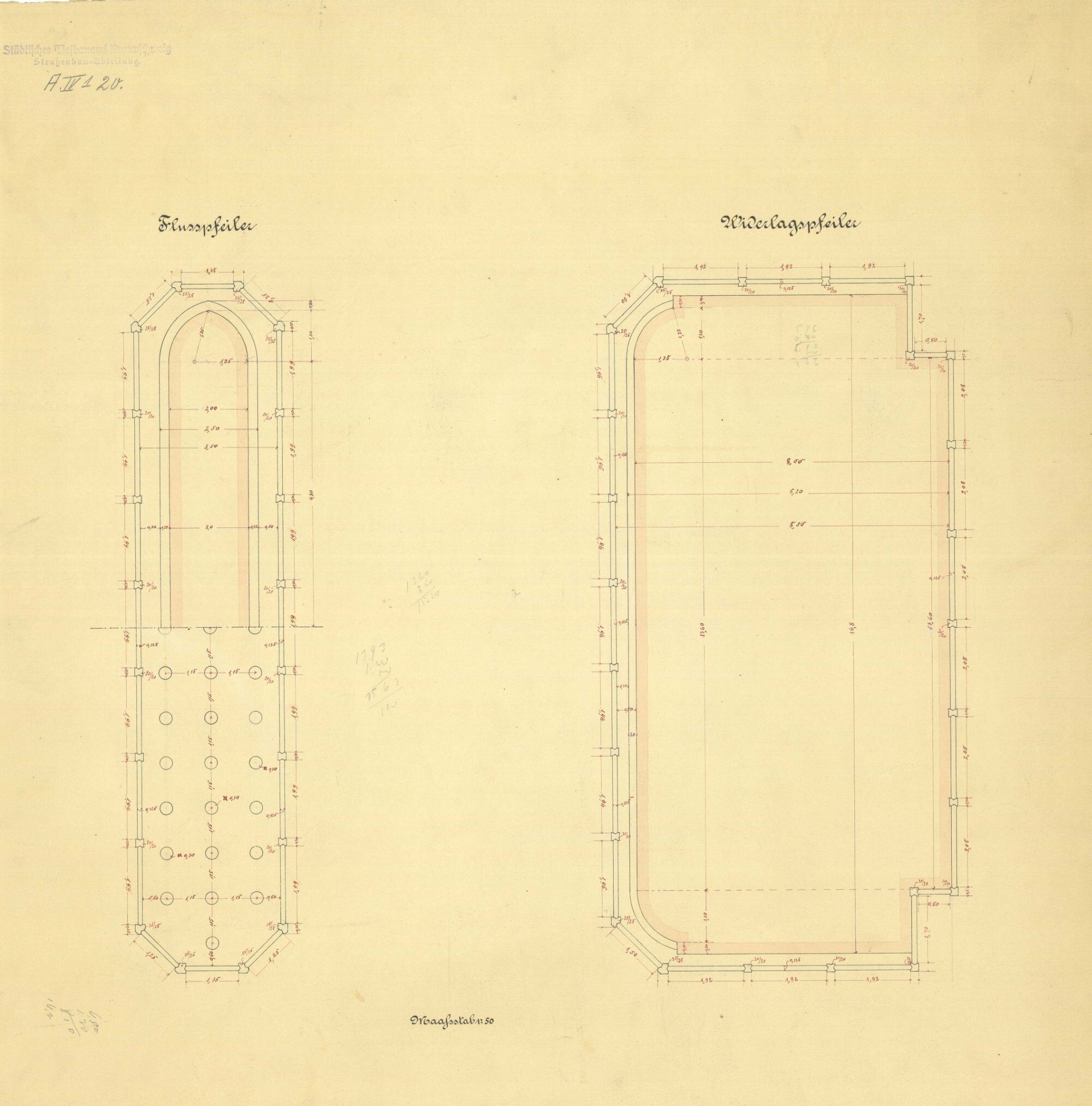

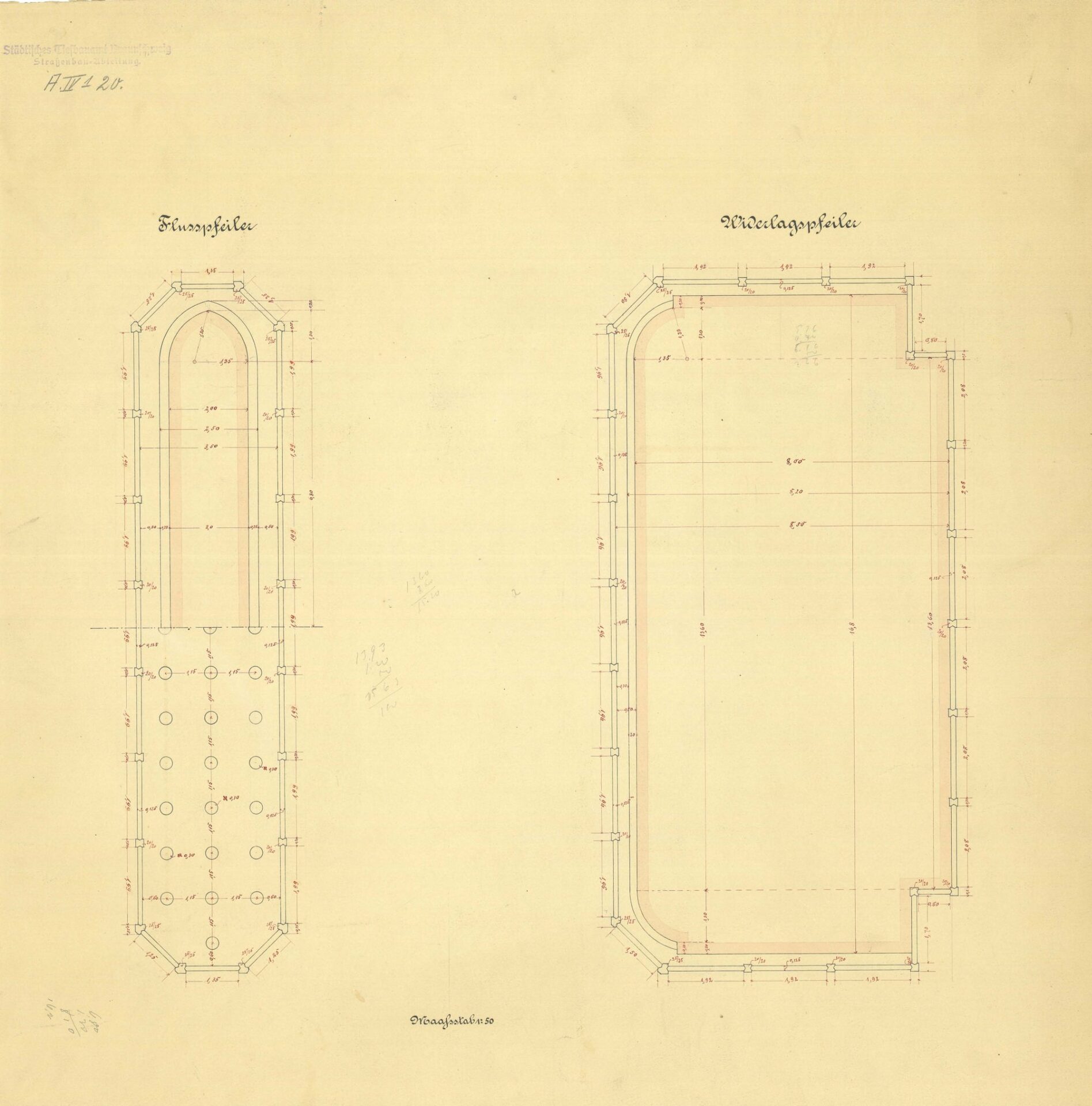

Wendenringbrücke, Pfeilergrundrisse, 1889© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01

Wendenringbrücke, Details Flusspfeiler, 1889

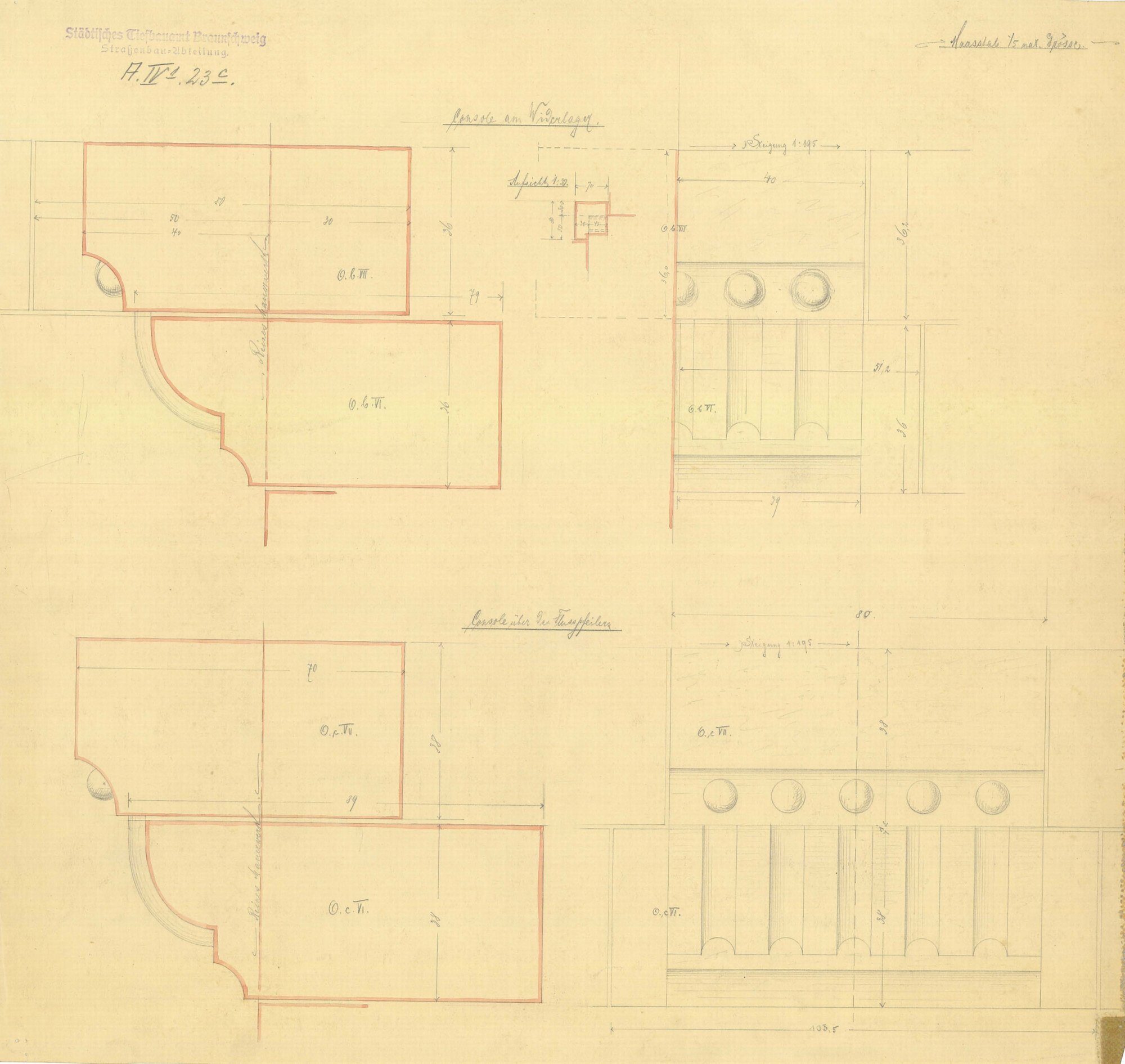

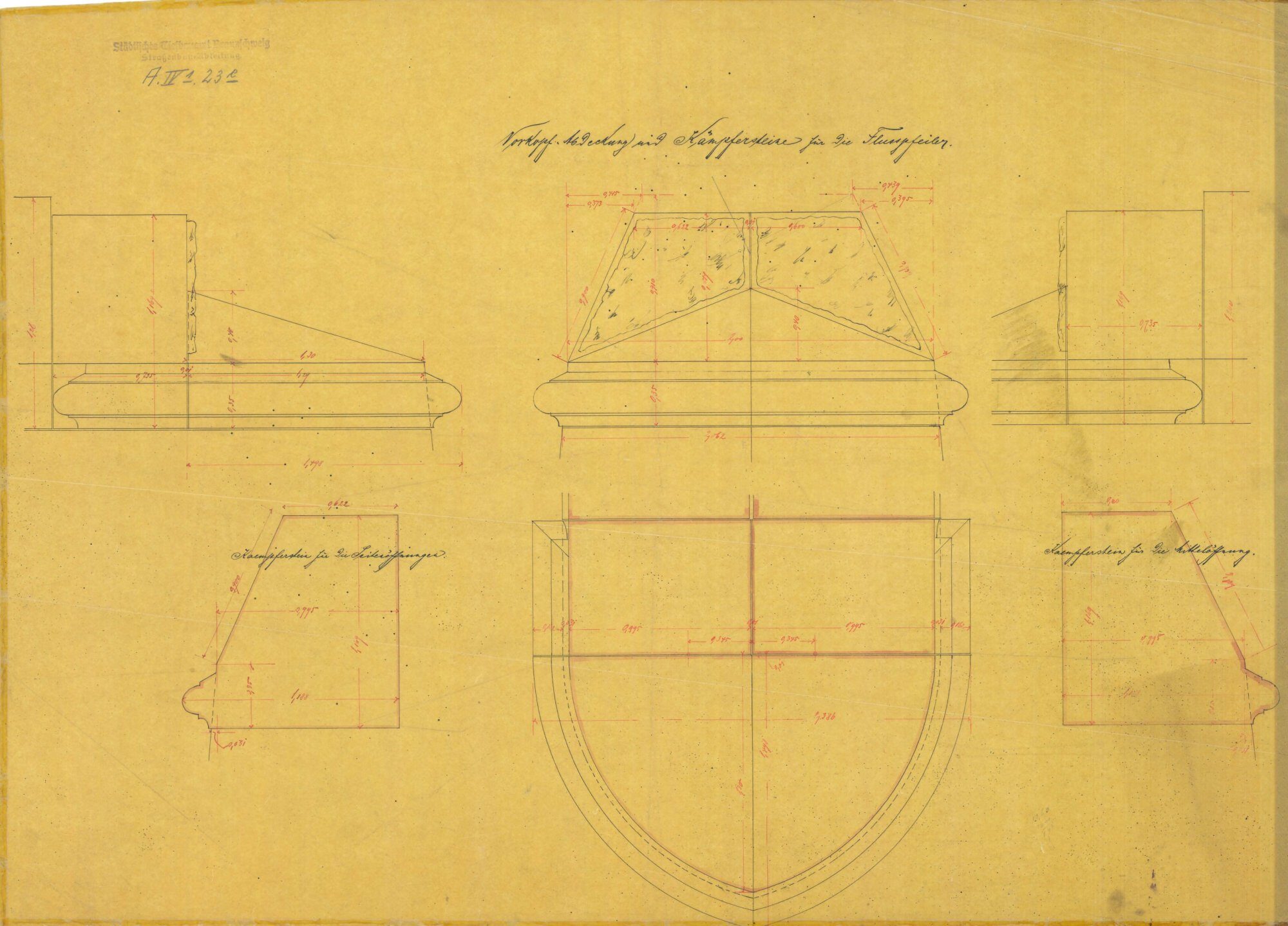

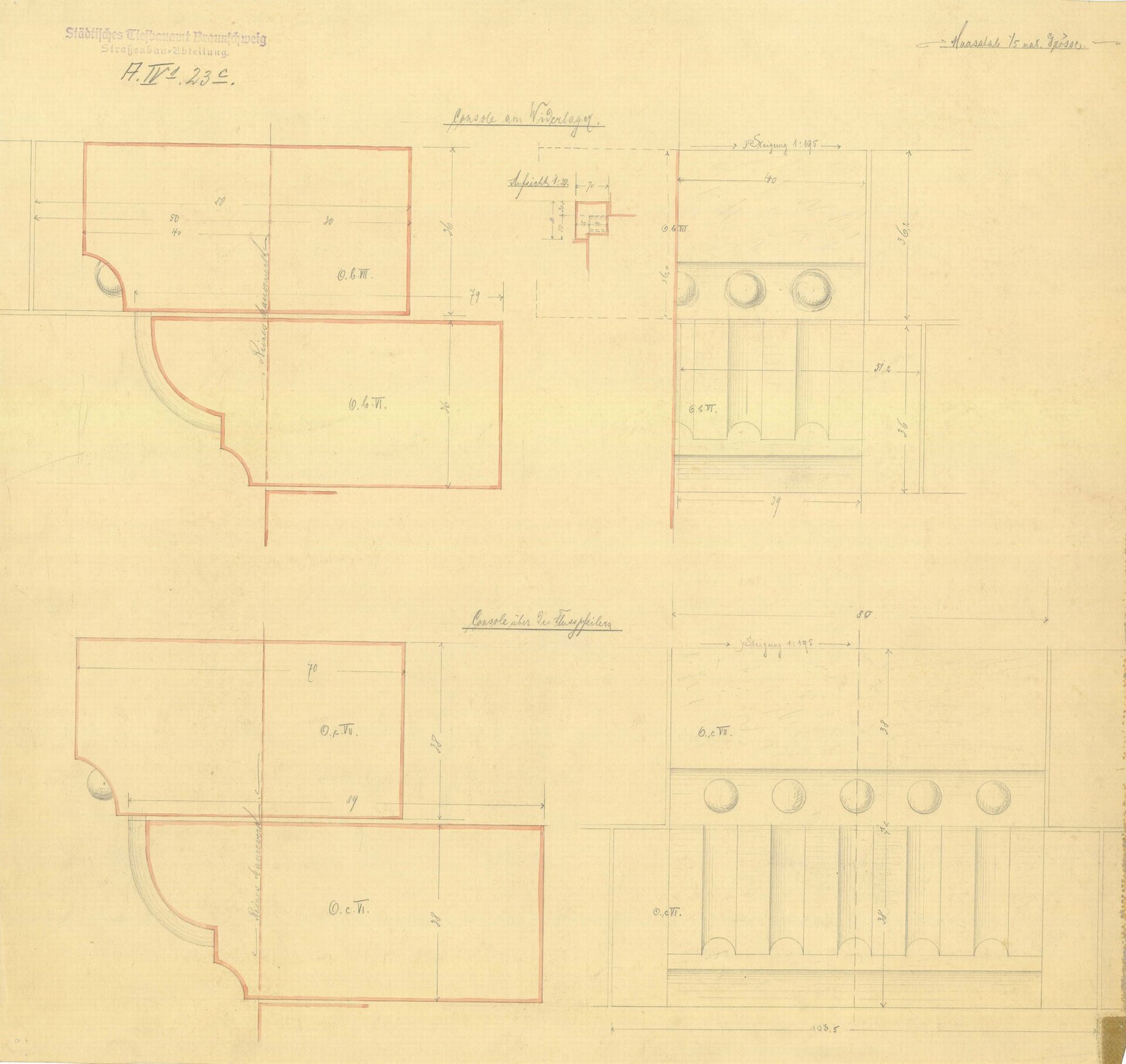

Wendenringbrücke, Konsolen Flusspfeiler, 1889

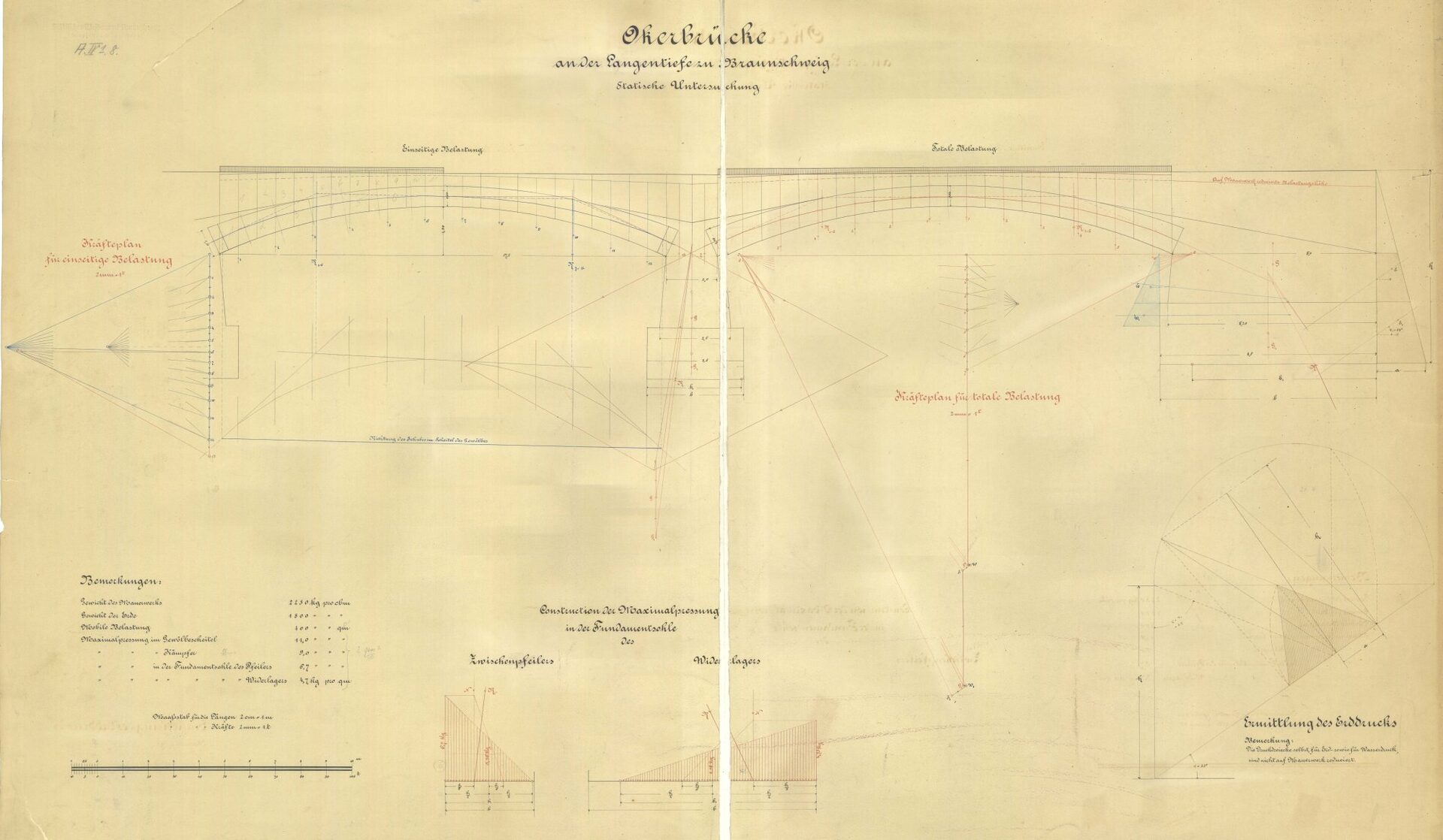

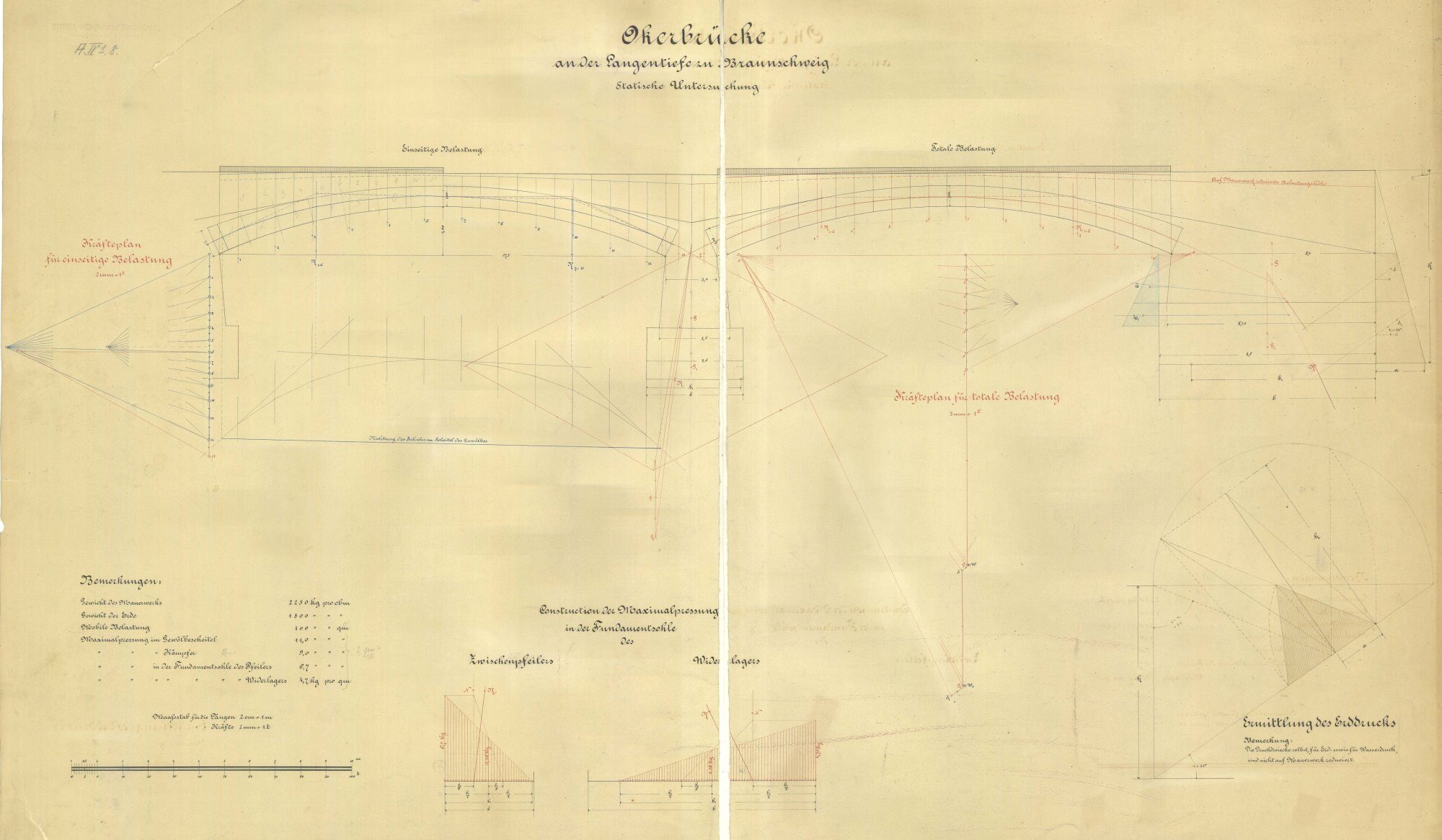

Wendenringbrücke, Planzeichnung Statik, 1889

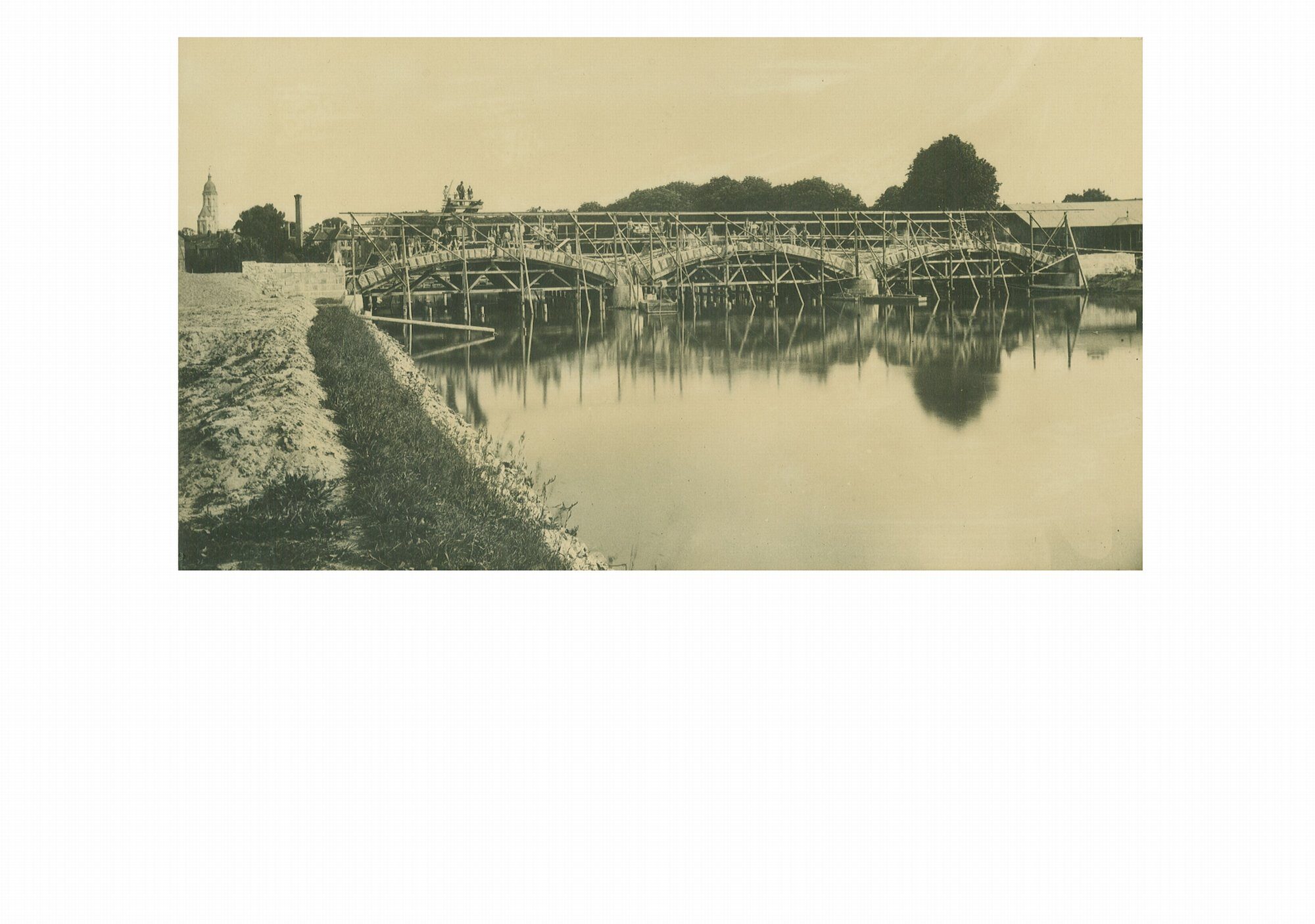

Wendenringbrücke, Baustellenfoto, Ansicht von Norden, 1887© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, A.IV.25a

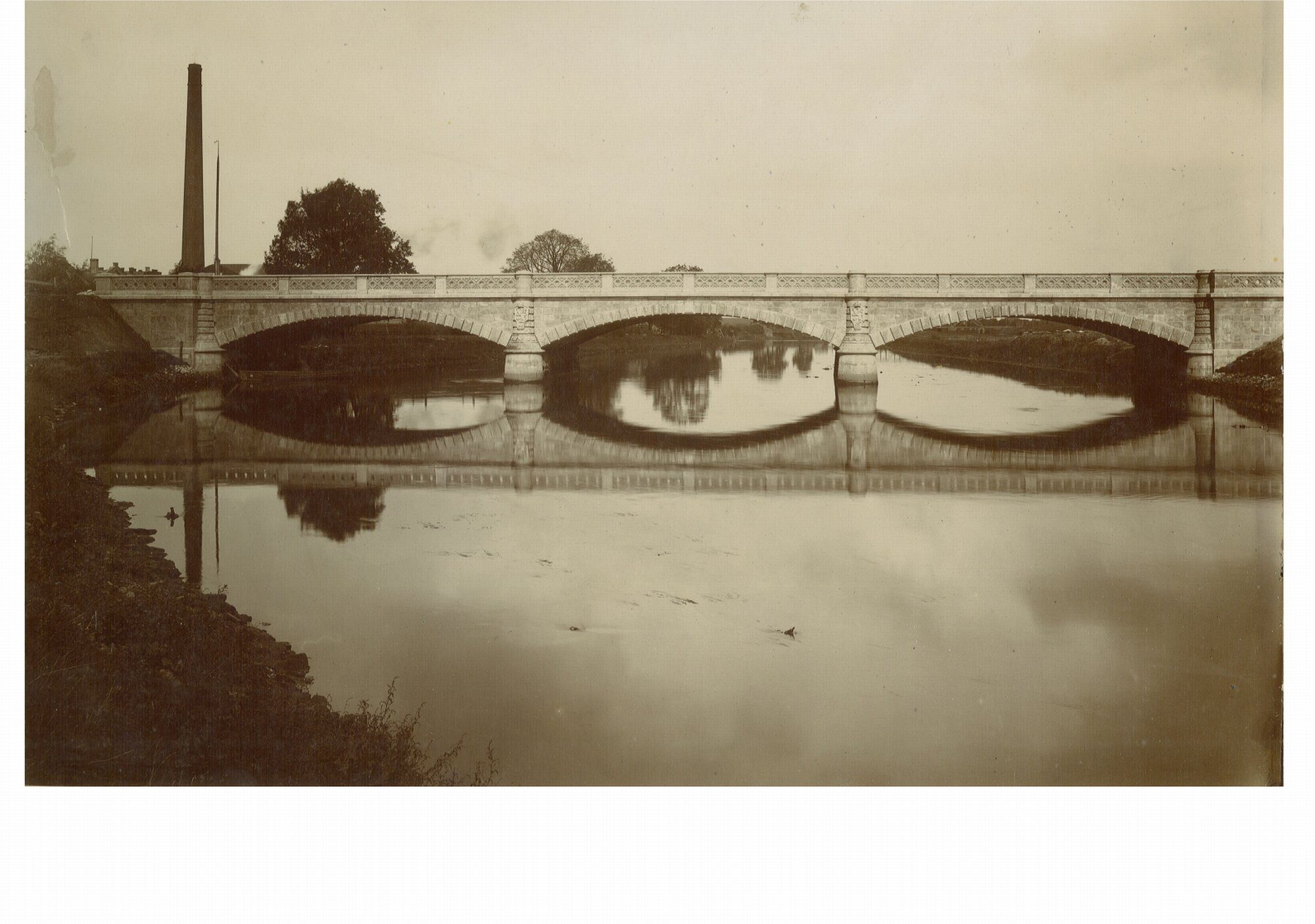

Wendenringbrücke, Ansicht von Süden, 1889

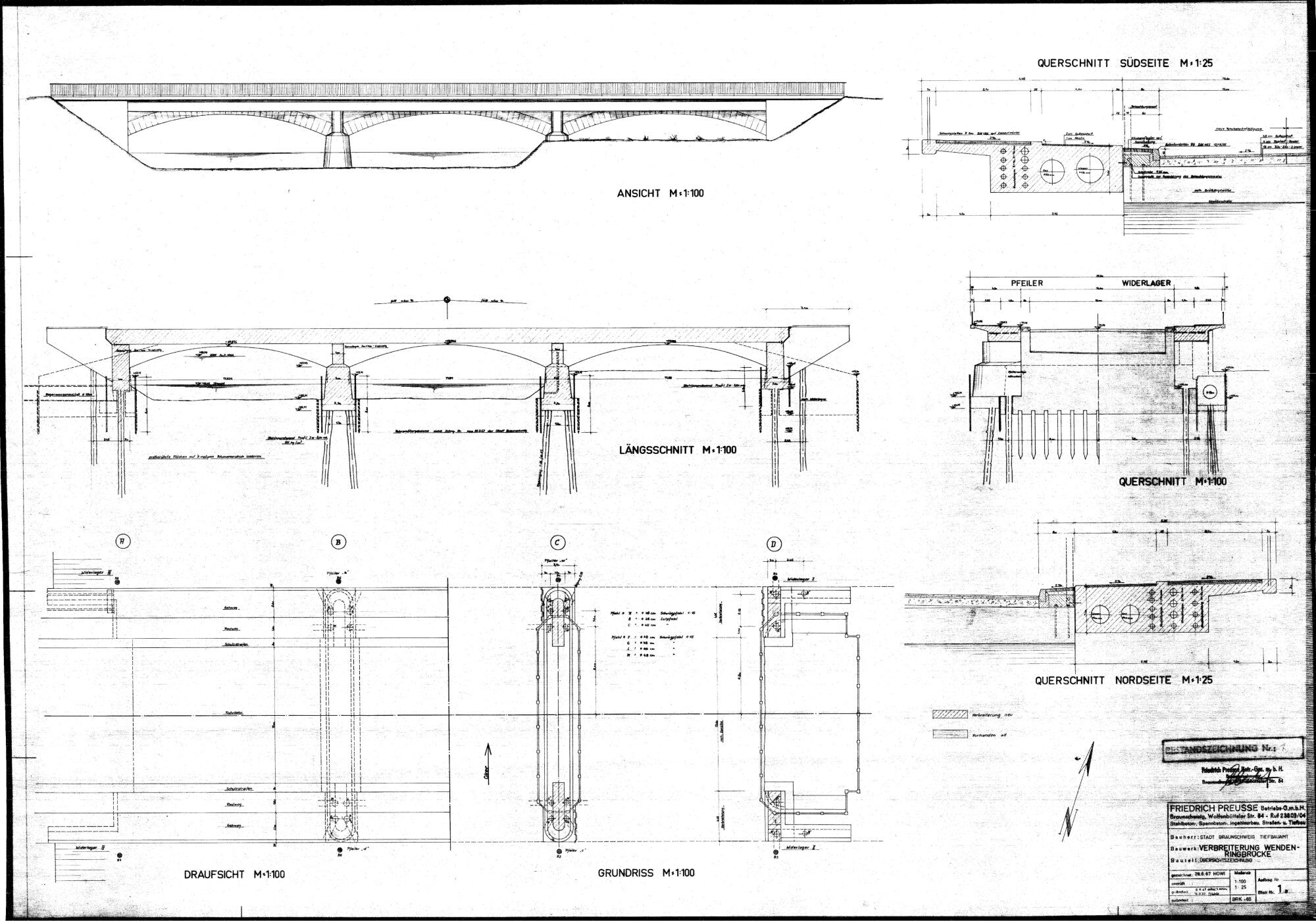

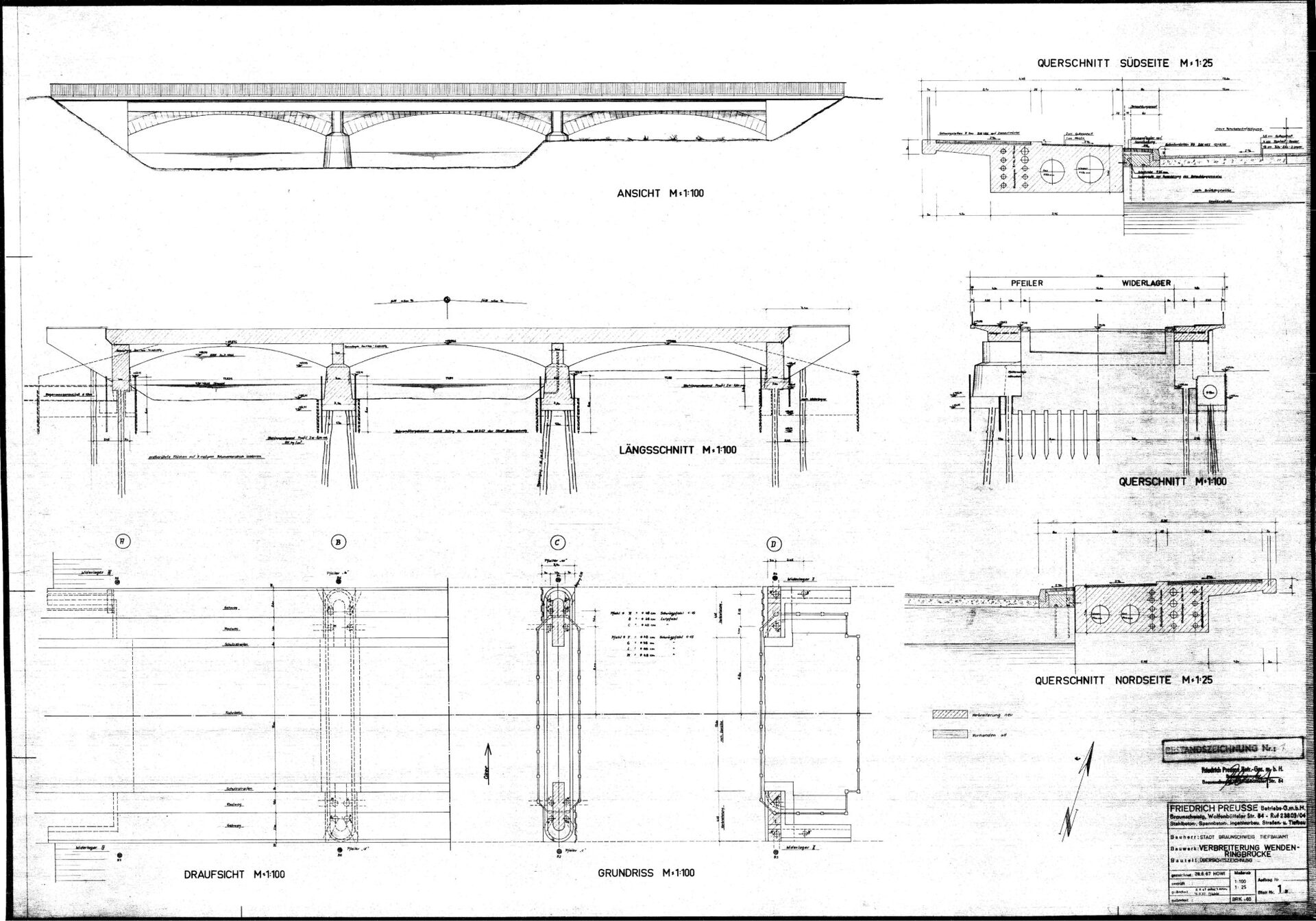

Wendenringbrücke, Ausführungsplan zur Verbreiterung, 1967© Stadt Braunschweig - Fachbereich Tiefbau und Verkehr, 4.00.01 1
